- Linuxマイクロアプライアンスサーバ

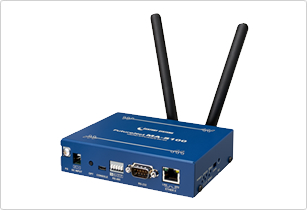

- FutureNet MA-S120/シリーズ
FutureNet MA-S120/L
FutureNet MA-S120/LW
FutureNet MA-S120/LH
FutureNet MA-S120/LA
FutureNet MA-S120/GLA
FutureNet MA-S120/LU
FutureNet MA-S120/LC
FutureNet MA-S120/LD-B
FutureNet MA-S120/LAD-B
● 省電力(最小でスリープ時 約1.35mA等)
● マルチキャリアLTE/3G Cat.4 通信モジュール搭載
● 海外対応LTE/3G通信モジュール搭載(MA-S120/GLA)
● Ether、RS-232、RS-485、DIO、SDカードスロット を標準搭載
● -20℃~60℃動作保証
● 変動電源対応(DC9~36V)
● GUI設定画面(LTE接続、Firewall、WireGuard、シリアル変換等設定可)
● 常時コンソールログ保存
● 瞬時停電バックアップ機能
● 入力電圧監視機能
● 乗用車系の振動規格であるJIS D1601 1類A種に対応(MA-S120/LD-B,LAD-Bは対象外)
● バス系の振動規格であるJIS D1601 2類A種に対応(MA-S120/LD-B,LAD-Bは対象外)
● 鉄道系の振動規格であるJIS E4031 2種B種に対応(MA-S120/LD-B,LAD-Bは対象外)
● バッテリー搭載による最大5時間電源バックアップ(MA-S120/LD-B,LAD-B)
● SORACOM ブート機能(キッティング作業を自動化)
● AWS IoT Greengrass 認定デバイス
● IoT端末のファームウェア管理、セキュアリモートアクセスを実現
- FutureNet MA-S120/L Rev2
-
標準価格: オープンプライス
JANコード: 4540428003741
- FutureNet MA-S120/LW Rev2
-
標準価格: オープンプライス
JANコード: 4540428003758
-
- ※BLE機能は標準でOFF
(お客様最終製品でのSIG登録が必要)
- ※BLE機能は標準でOFF
- FutureNet MA-S120/LH
-
標準価格: オープンプライス
JANコード: 4540428003864
- FutureNet MA-S120/LA Rev2
-
標準価格: オープンプライス
JANコード: 4540428003765
- FutureNet MA-S120/GLA
-
標準価格: オープンプライス
JANコード: 4540428003437
- FutureNet MA-S120/LU Rev2
-
標準価格: オープンプライス
JANコード: 4540428003772
- FutureNet MA-S120/LC
-
標準価格: オープンプライス
JANコード: 4540428003710
- FutureNet MA-S120/LD-B
-
標準価格: オープンプライス
JANコード: 4540428003529
- FutureNet MA-S120/LAD-B
-
標準価格: オープンプライス
JANコード: 4540428003512
- FutureNet MA-S120/L
-
標準価格: オープンプライス
JANコード: 4540428003390
-
※在庫無くなり次第受注生産になります。
後継機種はMA-S120/L Rev2になります。
- FutureNet MA-S120/LW
-
標準価格: オープンプライス
JANコード: 4540428003406
-
- ※BLE機能は標準でOFF
(お客様最終製品でのSIG登録が必要)
- ※BLE機能は標準でOFF
- ※在庫無くなり次第受注生産になります。
後継機種はMA-S120/LW Rev2になります。
- FutureNet MA-S120/LA
-
標準価格: オープンプライス
JANコード: 4540428003413
-
※在庫無くなり次第受注生産になります。
後継機種はMA-S120/LA Rev2になります。
- FutureNet MA-S120/LU
-
標準価格: オープンプライス
JANコード: 4540428003420
-
※在庫無くなり次第受注生産になります。
後継機種はMA-S120/LU Rev2になります。
- インタフェース(共通)
-
-
MA-S120/GLAのみ海外LTE対応
-
- オプション(MA-S120/LH)
-
- 同梱物(共通)
-
- マイクロサーバ開発者用 サイトはこちら!
省電力 Linux ゲートウェイ パッケージ
MA-S120/LAとソーラーパネル付き
防塵・防水ボックスのパッケージ製品です。

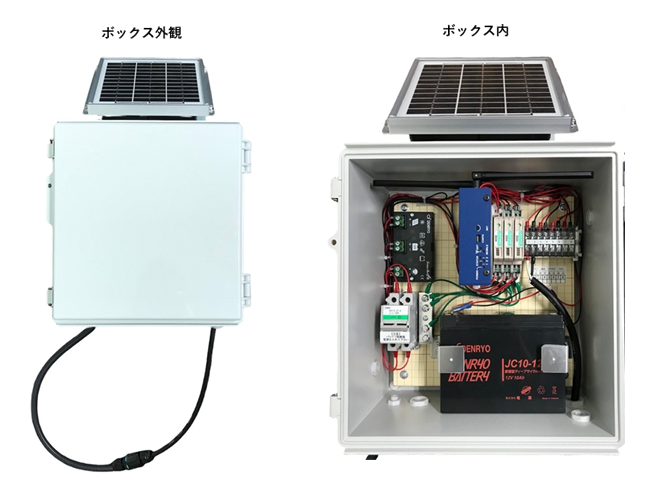

※写真は FutureNet MA-S120/LA S-Package です。
- FutureNet MA-S120/LA S-Package
-
標準価格: オープンプライス
JANコード: 4540428003536
- FutureNet MA-S120/LA S-Package plus
※PoE コントローラ追加搭載モデル -
標準価格: オープンプライス
JANコード: 4540428003543
- MA-S120/LA D-Package
※DC電源モデル(ソーラパネル無し) -
標準価格: オープンプライス
JANコード: 4540428003550
- MA-S120/LA D-Package plus
※DC電源モデル(ソーラパネル無し)
※PoE コントローラ追加搭載モデル -
標準価格: オープンプライス
JANコード: 4540428003567
- ●MA-S120/GLAは日本国内外を問わずLTE/3G回線を利用可能
-
対応国 認証取得状況 現地販売代理店 対応アンテナ 日本国内
取得認証:TELEC○ 購入先はこちら オプションアンテナの制限なし 北米(アメリカ、カナダ)
取得認証:NRTL/C (cCSAus認証) FCC○ 購入先はこちら(アメリカ) HW-MULTI-GA-RSMA
DP-BRO-RE
防水アンテナDP-BRO-MI2欧州EU加盟国
(オーストリア、ベルギー、ブルガリア、クロアチア、キプロス、チェコ、デンマーク、エストニア、フィンランド、フランス、ドイツ、ギリシャ、ハンガリー、アイルランド、イタリア、ラトビア、リトアニア、ルクセンブルク、マルタ、オランダ、ポーランド、ポルトガル、ルーマニア、スロバキア、スロベニア、スペイン、スウェーデン)
取得認証:CEマーキング RED(無線機器指令-旧R&TTE指令)
※特別領域の一部地域を除く○ 購入先はこちら(ドイツ) イギリス
取得認証:UKCA○ - タイ
取得認証:NBTC○ 購入先はこちら フィリピン
取得認証:NTC○ 購入先はこちら ベトナム
取得認証:VNTA認可(ICTマーク)〇 購入先はこちら シンガポール
取得認証:IMDA登録(旧IDA)○ 購入先はこちら パナマ
取得認証:ASEP〇 - インドネシア
取得認証:SDPPI〇 購入先はこちら マレーシア
取得認証:SIRIM○ 購入先はこちら メキシコ
取得認証:IFETEL〇 - ※海外対応モデルはMA-S120/GLAのみです。
機種名 | MA-S120/L MA-S120/LW MA-S120/LH MA-S120/LA MA-S120/GLA MA-S120/LU MA-S120/LC MA-S120/LD-B MA-S120/LAD-B |
||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CPU | |||||||||||||||||||||||||||||||||||
MPU | Microchip ATSAMA5D26 (ARM Cortex-A5 core) | ||||||||||||||||||||||||||||||||||
内部動作周波数 | 500MHz | ||||||||||||||||||||||||||||||||||
MCU (システム監視用) | TI MSP430FR2476 (FRAM 64kB, SRAM 8kB) | ||||||||||||||||||||||||||||||||||
メモリ | |||||||||||||||||||||||||||||||||||
DRAM | DDR3L-SDRAM | ||||||||||||||||||||||||||||||||||
メモリ容量 | 512MByte | ||||||||||||||||||||||||||||||||||
動作周波数 | DDR 166MHz | ||||||||||||||||||||||||||||||||||
eMMC NAND FLASH | eMMC-5.0 MLC | ||||||||||||||||||||||||||||||||||
メモリ容量 | 2GByte (Enhanced mode) 5GByte (Enhanced mode) |
||||||||||||||||||||||||||||||||||
Serial NOR FLASH | SPI FLASH MEMORY (Boot device) | ||||||||||||||||||||||||||||||||||
メモリ容量 | 2MByte | ||||||||||||||||||||||||||||||||||
インタフェース | |||||||||||||||||||||||||||||||||||
ETHER 0 | 10BASE-T/100BASE-TX | ||||||||||||||||||||||||||||||||||
インタフェース | 1ポート | ||||||||||||||||||||||||||||||||||
コネクタ | RJ-45 | ||||||||||||||||||||||||||||||||||
動作モード | Auto Negotiation、Full Duplex、Auto MDI/MDIX 対応 | ||||||||||||||||||||||||||||||||||
CONSOLE | USB 2.0 Full-Speed device(USB-Serialポート) | ||||||||||||||||||||||||||||||||||
インタフェース | 1ポート | ||||||||||||||||||||||||||||||||||
コネクタ | USB micro B | ||||||||||||||||||||||||||||||||||
USB-Serialデバイス | FTDI FT234XD (TXD/RXD,ハードフロー制御無し) | ||||||||||||||||||||||||||||||||||
最大転送速度 | 115.2kbps | ||||||||||||||||||||||||||||||||||
RS-232 | TIA/EIA-232 (RS-232) シリアルポート | ||||||||||||||||||||||||||||||||||
インタフェース | 1 ポート | ||||||||||||||||||||||||||||||||||
コネクタ | D-SUB 9 ピン(オス) | ||||||||||||||||||||||||||||||||||
転送速度 | 115.2kbps | ||||||||||||||||||||||||||||||||||
転送モード | 全二重 | ||||||||||||||||||||||||||||||||||
モデム信号 | DTE (DTR, DSR, CTS, RTS, CD, RI) | ||||||||||||||||||||||||||||||||||
RS-485 | TIA/EIA-485 (RS-485) シリアルポート | ||||||||||||||||||||||||||||||||||
インタフェース | 1ポート | ||||||||||||||||||||||||||||||||||
コネクタ | スクリューレス端子台5ピン | ||||||||||||||||||||||||||||||||||
転送速度 | 115.2kbps | ||||||||||||||||||||||||||||||||||
転送モード | 半二重 | ||||||||||||||||||||||||||||||||||
終端抵抗 | 120Ω内蔵 | ||||||||||||||||||||||||||||||||||
SD Card | SDメモリカード | ||||||||||||||||||||||||||||||||||
インタフェース | 1スロット | ||||||||||||||||||||||||||||||||||
コネクタ | SDカードスロット | ||||||||||||||||||||||||||||||||||
最大転送速度 | 24MByte/sec (SD mode 4bit data) | ||||||||||||||||||||||||||||||||||
ブート機能 | MMCブート対応(CONFIGスイッチでブートデバイス切り替え) | ||||||||||||||||||||||||||||||||||
モバイル無線通信モジュール (MA-S120/GLA以外) |
オンボードLGA | ||||||||||||||||||||||||||||||||||
LTEカテゴリ | LTE Cat.4 | ||||||||||||||||||||||||||||||||||
モジュール | Quectel EC25-J (マルチキャリア) | ||||||||||||||||||||||||||||||||||
技適等各種認証番号 | [R] 018-190011, [T] ADF18-0088018 | ||||||||||||||||||||||||||||||||||
インタフェース | USB2.0 High Speed 内部接続 | ||||||||||||||||||||||||||||||||||
SIMスロット | 標準SIMカードスロット×1 | ||||||||||||||||||||||||||||||||||
アンテナコネクタ | SMAコネクタ×2 | ||||||||||||||||||||||||||||||||||
無線通信モード | LTE-FDD Band 1 (2.1GHz帯) Band 3 (1.7GHz帯) Band 8 (900MHz帯) Band 18 (800MHz帯) Band 19 (800MHz帯) Band 26 (800MHz帯) LTE-TDD Band 41 (2.5GHz帯) WCDMA Band 1 (2.1GHz帯) Band 6 (800MHz帯) Band 8 (900MHz帯) Band 19 (800MHz帯) |
||||||||||||||||||||||||||||||||||
最大転送速度 | LTE Cat.4 下り150Mbps/上り50Mbps (理論最大値) | ||||||||||||||||||||||||||||||||||
モバイル無線通信モジュール (MA-S120/GLA) |
オンボードLGA | ||||||||||||||||||||||||||||||||||
LTEカテゴリ | LTE Cat.4 | ||||||||||||||||||||||||||||||||||
モジュール | Quectel EG25-G (マルチキャリア/グローバル対応) | ||||||||||||||||||||||||||||||||||
技適等各種認証番号 | [R] 201-190133, [T] AD 19 0040 201 | ||||||||||||||||||||||||||||||||||
インタフェース | USB2.0 High Speed 内部接続 | ||||||||||||||||||||||||||||||||||
SIMスロット | 標準SIMカードスロット×1 | ||||||||||||||||||||||||||||||||||
アンテナコネクタ | SMAコネクタ×2 | ||||||||||||||||||||||||||||||||||
無線通信モード | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19 /B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM : 850/900/1800/1900 MHz |
||||||||||||||||||||||||||||||||||
最大転送速度 | LTE-FDD Cat.4 下り150Mbps/上り50Mbps (理論最大値) LTE-TDD Cat.4 下り130Mbps/上り30Mbps (理論最大値) |
||||||||||||||||||||||||||||||||||
接点入力 | 電圧接点入力 | ||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LD-B,LAD-B以外) |
4CH (DIN A0~A3) | ||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LD-B,LAD-B) |
12CH (DIN A0~A11) | ||||||||||||||||||||||||||||||||||
コモン | 4CH/コモン | ||||||||||||||||||||||||||||||||||
入力電圧 | DC12V~24V±10% (DC10.8V~26.4V) | ||||||||||||||||||||||||||||||||||
入力閾値 | ON : DC10V以上 OFF : DC3V以下 |
||||||||||||||||||||||||||||||||||
入力電流 | 約2.5mA~5mA | ||||||||||||||||||||||||||||||||||
入力インピーダンス | 約6kΩ | ||||||||||||||||||||||||||||||||||
入力フィルタ | ソフトウェア | ||||||||||||||||||||||||||||||||||
ソフト割り込み | チャネル毎に設定 (立ち上がり・立ち下がりエッジ選択可) | ||||||||||||||||||||||||||||||||||
絶縁方式 | フォトカプラ絶縁 | ||||||||||||||||||||||||||||||||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B,LAD-B以外) |
スクリューレス端子台5ピン (接点出力と一体型) | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B,LAD-B) |
スクリューレス端子台15ピン | ||||||||||||||||||||||||||||||||||
接点出力 | オープンコレクタ出力 | ||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LD-B,LAD-B以外) |
2CH (DOUT A0~A1) | ||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LD-B,LAD-B) |
4CH (DOUT A0~A3) | ||||||||||||||||||||||||||||||||||
コモン (MA-S120/LD-B,LAD-B以外) |
2CH/コモン | ||||||||||||||||||||||||||||||||||
コモン (MA-S120/LD-B,LAD-B) |
4CH/コモン | ||||||||||||||||||||||||||||||||||
負荷電圧 | DC26.4V(最大) | ||||||||||||||||||||||||||||||||||
負荷電流 | 50mA(最大) | ||||||||||||||||||||||||||||||||||
ON電圧 | DC 1.1V以下 (最大負荷時) | ||||||||||||||||||||||||||||||||||
OFF時漏洩電流 | 0.1mA以下 | ||||||||||||||||||||||||||||||||||
保護機能 | 過電流保護 | ||||||||||||||||||||||||||||||||||
絶縁方式 | フォトカプラ絶縁 | ||||||||||||||||||||||||||||||||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B,LAD-B以外) |
スクリューレス端子台3ピン (接点入力と一体型) | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B,LAD-B) |
スクリューレス端子台5ピン | ||||||||||||||||||||||||||||||||||
拡張インタフェース | |||||||||||||||||||||||||||||||||||
無線LAN+BLE通信モジュール (MA-S120/LWのみ) |
Redpine RS9116N Wi-Fi + BLE Hosted Mode (n-Link)モジュール |
||||||||||||||||||||||||||||||||||
インタフェース | USB2.0 High Speed 内部接続 UART内部接続(予備機能) |
||||||||||||||||||||||||||||||||||
アンテナコネクタ | SMAコネクタ x1 | ||||||||||||||||||||||||||||||||||
無線通信モード | 無線LAN IEEE802.11a/b/g/n Dual band 2.4GHz/5GHz (排他使用) 20MHz/40MHz channel bandwidth Bluetooth Dual-mode Bluetooth 5 * Bluetooth機能は標準でOFF (ご使用の際はお客様最終製品でのSIG認証が必要) |
||||||||||||||||||||||||||||||||||
周波数帯域 | 無線LAN 2412MHz – 2472MHz (13ch) 5180MHz – 5240MHz (W52/4ch) 5260MHz – 5320MHz (W53/4ch) 5500MHz – 5700MHz (W56/11ch) * W53/W56, DFSはStation modeのみ Bluetooth 2.402GHz – 2.480GHz (79ch), LE_1M, LE_2M (40ch) |
||||||||||||||||||||||||||||||||||
無線認証 | R 201-190292 | ||||||||||||||||||||||||||||||||||
最大転送速度 | 無線LAN (理論最大値) 11b : 11Mbps 11g/a : 54Mbps 11n : 150Mbps Bluetooth (理論最大値) EDR+2.1, 4.0, 4.1, 4.2, 5.0 Data rates : 125kbps/500kbps/1Mbps/2Mbps/3Mbps |
||||||||||||||||||||||||||||||||||
動作モード | *動作モードの実装詳細はソフトウェアドライバによる | ||||||||||||||||||||||||||||||||||
表示機能 LED | 無線LANステータス:赤色/緑色 2色LED ソフト制御 | ||||||||||||||||||||||||||||||||||
無線LAN通信モジュール(Wi-Fi HaLow) (MA-S120/LHのみ) |
Megachips MRF61_A 無線モジュール | ||||||||||||||||||||||||||||||||||
インタフェース | SPIバス内部接続 | ||||||||||||||||||||||||||||||||||
アンテナコネクタ | SMAコネクタ x1 | ||||||||||||||||||||||||||||||||||
無線通信モード | IEEE802.11ah 920MHz帯 1MHz/2MHz/4MHz channel bandwidth |
||||||||||||||||||||||||||||||||||
周波数帯域 |
|
||||||||||||||||||||||||||||||||||
無線認証 | R 003-230094 | ||||||||||||||||||||||||||||||||||
最大転送速度 | 無線LAN (理論最大値) 15Mbps (4MHz帯域, MCS7の場合) |
||||||||||||||||||||||||||||||||||
動作モード | *STAおよびAP ソフトウェア設定による | ||||||||||||||||||||||||||||||||||
表示機能 | LED | 無線LANステータス:赤色/緑色 2色LED ソフト制御 | |||||||||||||||||||||||||||||||||
アナログ入力 (MA-S120/LA,GLA,LAD-Bのみ) |
マルチプレクサ式ΔΣ変換型A/Dコンバータ | ||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LA,GLA) |
シングルエンド入力 2CH (シングルエンドおよび差動出力の機器を接続可能) |
||||||||||||||||||||||||||||||||||
ポート数 (MA-S120/LAD-B) |
シングルエンド入力 4CH (シングルエンドおよび差動出力の機器を接続可能) |
||||||||||||||||||||||||||||||||||
絶対最大入力 (MA-S120/LA,GLA) |
DC +5.5V | ||||||||||||||||||||||||||||||||||
絶対最大入力 (MA-S120/LAD-B) |
DC +6V | ||||||||||||||||||||||||||||||||||
入力レンジ | 電圧モード DC 0V~+5V 電流モード(スイッチ切り替え) DC 0mA~20mA(4mA~20mA機器を接続可能) |
||||||||||||||||||||||||||||||||||
入力インピーダンス | 電圧入力モード 1MΩ以上 電流入力モード 250Ω±0.1% |
||||||||||||||||||||||||||||||||||
分解能 | 16bit | ||||||||||||||||||||||||||||||||||
変換精度 | ±0.1% (フルスケール) | ||||||||||||||||||||||||||||||||||
絶縁方式 | ディジタルアイソレータ絶縁 | ||||||||||||||||||||||||||||||||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LA,LAD) |
スクリューレス端子台3ピン | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B,LAD-B) |
スクリューレス端子台5ピン | ||||||||||||||||||||||||||||||||||
外部給電 (MA-S120/LA,GLA,LU,LD-B,LAD-Bのみ) |
外部電源出力 | ||||||||||||||||||||||||||||||||||
出力電圧 (MA-S120/LA,GLA,LU) |
DC +12V±10% DC +24V±10% |
||||||||||||||||||||||||||||||||||
出力電圧 (MA-S120/LD-B,LAD-B) |
DC +12V±10% | ||||||||||||||||||||||||||||||||||
出力電流 (MA-S120/LA,GLA,LU) |
60mA(最大) | ||||||||||||||||||||||||||||||||||
出力電流 (MA-S120/LD-B.LAD-B) |
80mA(最大) | ||||||||||||||||||||||||||||||||||
保護機能 | 過電流保護 | ||||||||||||||||||||||||||||||||||
絶縁方式 | トランス絶縁 | ||||||||||||||||||||||||||||||||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LA,GLA,LU) |
スクリューレス端子台3ピン | ||||||||||||||||||||||||||||||||||
コネクタ (MA-S120/LD-B.LAD-B) |
スクリューレス端子台5ピン | ||||||||||||||||||||||||||||||||||
USB(MA-S120/LUのみ) | USB2.0 Host Interface | ||||||||||||||||||||||||||||||||||
ポート数 | 2 ポート/内蔵USB2.0 HUB による分岐 | ||||||||||||||||||||||||||||||||||
最大転送速度 | USB2.0 High Speed / Multiple transaction対応 | ||||||||||||||||||||||||||||||||||
電源供給能力 | 0.5A (最大/2ポート合計) ポート毎に給電ON/OFF可能 |
||||||||||||||||||||||||||||||||||
コネクタ | USB Type A | ||||||||||||||||||||||||||||||||||
CAN(MA-S120/LCのみ) | CAN 2.0B (ISO 11898-2, High Speed) | ||||||||||||||||||||||||||||||||||
ポート数 | 2ポート | ||||||||||||||||||||||||||||||||||
コネクタ | スクリューレス端子台3ピン | ||||||||||||||||||||||||||||||||||
最大転送速度 | 1Mbps | ||||||||||||||||||||||||||||||||||
終端抵抗 | 120Ω内蔵 | ||||||||||||||||||||||||||||||||||
表示機能 | |||||||||||||||||||||||||||||||||||
LED | |||||||||||||||||||||||||||||||||||
Power | 電源 ステータス |
赤色/緑色 2色 LED ソフト制御 (電源ON時点灯) |
|||||||||||||||||||||||||||||||||
BAT (MA-S120/LD-B.LAD-Bのみ) |
バッテリ充電状態表示 | 緑色 1色 LED | |||||||||||||||||||||||||||||||||
STATUS 1/COM | システム ステータス1 |
赤色/緑色 2色 LED ソフト制御 | |||||||||||||||||||||||||||||||||
STATUS 2/RUN | システム ステータス2 |
赤色/緑色 2色 LED ソフト制御 | |||||||||||||||||||||||||||||||||
STATUS 3/STS | システム ステータス3 |
赤色/緑色 2色 LED ソフト制御 | |||||||||||||||||||||||||||||||||
ANT | アンテナ レベル |
赤色/緑色 2色 LED | |||||||||||||||||||||||||||||||||
MOBILE/SESSION | モバイル ステータス |
赤色/緑色 2色 LED | |||||||||||||||||||||||||||||||||
ETHER 0 ※RJ-45コネクタに内蔵 |
SPEED | 橙色 1色 LED | |||||||||||||||||||||||||||||||||
LINK/ Activity |
緑色 1色 LED | ||||||||||||||||||||||||||||||||||
スイッチ | |||||||||||||||||||||||||||||||||||
INITスイッチ | プッシュ・スイッチ(ソフト検出可) | ||||||||||||||||||||||||||||||||||
OPTIONスイッチ | プッシュ・スイッチ(ソフト検出可) | ||||||||||||||||||||||||||||||||||
CONFIGスイッチ | モード設定用4bit DIPスイッチ | ||||||||||||||||||||||||||||||||||
BAT OFF (MA-S120/LD-B,LAD-Bのみ) |
バッテリ切り離しスイッチ | ||||||||||||||||||||||||||||||||||
監視機能 | |||||||||||||||||||||||||||||||||||
内部温度センサ | I2C温度センサデバイス | ||||||||||||||||||||||||||||||||||
内部電圧監視 | PMICによる電圧監視 | ||||||||||||||||||||||||||||||||||
入力電圧監視 | MPU A/Dコンバータによる電圧監視 | ||||||||||||||||||||||||||||||||||
スリープ機能 | |||||||||||||||||||||||||||||||||||
スリープモード(2種類) | ・スタンバイモード(MPU Power ON/メモリ保持) ・シャットダウンモード(MPU Power OFF/コールドスタート) |
||||||||||||||||||||||||||||||||||
スリープ条件 | ソフトウェアコマンド設定 | ||||||||||||||||||||||||||||||||||
スタンバイモード ウェイクアップ条件 |
・RTCタイマ ・OPTIONスイッチ ・CONSOLE ・Serial Port ・DIN Port ・モバイル無線通信モジュールWAKE_ON ・MCU Request (それぞれソフトウェアの実装による) |
||||||||||||||||||||||||||||||||||
シャットダウンモード ウェイクアップ条件 |
・DIN Port ・RTCタイマ ・OPTIONスイッチ ・モバイル無線通信モジュールWAKE_ON ・MCU Request (それぞれソフトウェアの実装による) |
||||||||||||||||||||||||||||||||||
カレンダ機能 | |||||||||||||||||||||||||||||||||||
リアルタイムクロック | I2C RTCデバイス | ||||||||||||||||||||||||||||||||||
バックアップ電池 | 3Vリチウム電池 | ||||||||||||||||||||||||||||||||||
瞬時停電バックアップ機能(MA-S120/L,LW,LH,LA,GLA,LU,LCのみ) | |||||||||||||||||||||||||||||||||||
給電方式 | 双方向チャージ・バック式レギュレータ | ||||||||||||||||||||||||||||||||||
給電時間 | 700ms (負荷状態による) | ||||||||||||||||||||||||||||||||||
通知機能 | 停電発生をホストMPUおよびMCUへ通知 MCUによる停電発生記録 |
||||||||||||||||||||||||||||||||||
外形寸法(突起物除く) | |||||||||||||||||||||||||||||||||||
MA-S120/L | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 25.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LW | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LH | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LA | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/GLA | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LU | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LC | |||||||||||||||||||||||||||||||||||
W(幅) | 137.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 32.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LD-B | |||||||||||||||||||||||||||||||||||
W(幅) | 209.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 62.0mm | ||||||||||||||||||||||||||||||||||
MA-S120/LAD-B | |||||||||||||||||||||||||||||||||||
W(幅) | 209.0mm | ||||||||||||||||||||||||||||||||||
D(奥行き) | 93.0mm | ||||||||||||||||||||||||||||||||||
H(高さ) | 62.0mm | ||||||||||||||||||||||||||||||||||
重量(アダプタ・ケーブル等除く) | |||||||||||||||||||||||||||||||||||
MA-S120/L | 約380g | ||||||||||||||||||||||||||||||||||
MA-S120/LW | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/LH | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/LA | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/GLA | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/LU | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/LC | 約420g | ||||||||||||||||||||||||||||||||||
MA-S120/LD-B | 約1.08kg | ||||||||||||||||||||||||||||||||||
MA-S120/LAD-B | 約1.08kg | ||||||||||||||||||||||||||||||||||
電源 | |||||||||||||||||||||||||||||||||||
本体DC入力電圧 | DC9V~DC36V | ||||||||||||||||||||||||||||||||||
本体電源コネクタ | ピン・ヘッダ・コネクタ 2ピン(JST VHコネクタ) | ||||||||||||||||||||||||||||||||||
本体FG端子 | M4ねじ端子 | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/L) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約343mA | ||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約78.5mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約24mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.35mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LW) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約430mA | ||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約97.5mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約29.5mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.4mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LH) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約378mA | ||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約89.5mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
TBD | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約2.68mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LA) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約366mA (外部給電無負荷時) |
||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約87mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約25mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.93mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/GLA) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約366mA (外部給電無負荷時) |
||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約87mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約25mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.93mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LU) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約352mA (外部給電無負荷時) |
||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約85.2mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約25mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.55mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LC) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約375mA (外部給電無負荷時) |
||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約80mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約25mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約1.6mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LD-B) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約715mA/最大 | ||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約148mA/待機 | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約94mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約50mA | ||||||||||||||||||||||||||||||||||
消費電流(MA-S120/LAD-B) | |||||||||||||||||||||||||||||||||||
DC12V/最大 | 約715mA/最大 | ||||||||||||||||||||||||||||||||||
DC12V/待機 (CPUアイドル・LTE待受状態) |
約148mA/待機 | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (スタンバイモード) |
約94mA | ||||||||||||||||||||||||||||||||||
DC12V/スリープ (シャットダウンモード) |
約50mA | ||||||||||||||||||||||||||||||||||
バックアップ電源 (MA-S120/L,LW,LH,LA,GLA,LU,LC) |
カレンダ機能用リチウム電池(ソケット式) | ||||||||||||||||||||||||||||||||||
バックアップ電源 (MA-S120/LD-B,LAD-B) |
装置全体用リチウムイオン電池(7.2V 3350mAh) カレンダ機能用リチウム電池(ソケット式) |
||||||||||||||||||||||||||||||||||
環境条件 | |||||||||||||||||||||||||||||||||||
動作環境 (MA-S120/L,LW,LH,LA,GLA,LU,LC) |
温度:-20℃~+60℃ | ||||||||||||||||||||||||||||||||||
湿度:10%~90%RH(結露なきこと) | |||||||||||||||||||||||||||||||||||
動作環境 (MA-S120/LD-B,LAD-B) |
温度 本体のみ:-20℃~+60℃ | ||||||||||||||||||||||||||||||||||
温度 バッテリ:0℃~+40℃ | |||||||||||||||||||||||||||||||||||
湿度:10%~90%RH(結露なきこと) | |||||||||||||||||||||||||||||||||||
保存環境 (MA-S120/L,LW,LH,LA,GLA,LU,LC) |
温度:-20℃~+70℃ | ||||||||||||||||||||||||||||||||||
湿度:10%~90%RH(結露なきこと) | |||||||||||||||||||||||||||||||||||
保存環境 (MA-S120/LD-B,LAD-B) |
温度 本体のみ:-20℃~+70℃ | ||||||||||||||||||||||||||||||||||
温度 バッテリ:-20℃~+60℃ | |||||||||||||||||||||||||||||||||||
湿度:10%~90%RH(結露なきこと) | |||||||||||||||||||||||||||||||||||
冷却方式 | 自然空冷 | ||||||||||||||||||||||||||||||||||
MTBF(推測値) | |||||||||||||||||||||||||||||||||||
MA-S120/L | 194,140h以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LW | 178,990h以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LH | 181,150h 以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LA | 151,670h以上 | ||||||||||||||||||||||||||||||||||
MA-S120/GLA | 187,910h以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LU | 189,250h 以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LC | 236,600h以上 | ||||||||||||||||||||||||||||||||||
MA-S120/LD-B | 111,610h 以上 | ||||||||||||||||||||||||||||||||||
MA-S122/LAD-B | 108,630h 以上 | ||||||||||||||||||||||||||||||||||
規制・認証 | |||||||||||||||||||||||||||||||||||
電波障害自主規制 | VCCI Class A | ||||||||||||||||||||||||||||||||||
安全基準 | 社内基準準拠 | ||||||||||||||||||||||||||||||||||
静電気放電イミュニティ | IEC 61000-4-2(JIS C61000-4-2) レベル3 | ||||||||||||||||||||||||||||||||||
放射無線周波数電磁界イミュニティ | IEC 61000-4-3(JIS C61000-4-3) レベル3 | ||||||||||||||||||||||||||||||||||
電気的ファストトランジェント/ バーストイミュニティ |
IEC 61000-4-4(JIS C61000-4-4) レベル2 | ||||||||||||||||||||||||||||||||||
サージイミュニティ | IEC 61000-4-5(JIS C61000-4-5) レベル2 | ||||||||||||||||||||||||||||||||||
伝導妨害イミュニティ | IEC 61000-4-6(JIS C61000-4-6) レベル3 | ||||||||||||||||||||||||||||||||||
耐振動性 (MA-S120/LD-B,LAD-B以外) |
JIS D1601 1種A種 JIS D1601 2種A種 JIS E4031 2種B種 |
「FutureNet MA-S120/LA 」をソーラーパネル付きの防塵・防水ボックスに組み込んだ製品です。
- ●ボックス構成
-
ボックス内にはIoTゲートウェイ、バッテリー、充放電コントローラーを搭載しており、ソーラーパネルから電源供給を行います。
無償公開しているサンプルプログラムを利用すればアナログ入力や接点入力にセンサーを接続するだけでクラウドへデータをアップロードできます。
- ●SORACOMサービスを利用したサンプルプログラム無償公開
-
動作詳細とサンプルプログラムはこちらで公開しています。
- ●ボックスイメージ(FutureNet MA-S120/LA S-Package )
- ●ボックス取り付けイメージ
- ●ボックス仕様
-
外部カメラ用イーサネット
※MA-S120/LA S-Package plus、
MA-S120/LA D-Package plus のみ1ポート 接点センサ入力 1ポート アナログセンサ入力 1ポート センサ用電源出力 1ポート 太陽パネル入力 1ポート
太陽パネル公称最大出力:4Wモバイル通信 4G/LTE 通信 樹脂ボックス仕様 サイズ
※MA-S120/LA S-Package、
MA-S120/LA S-Package plus300mm(W)×300mm(D)×181mm(H) サイズ
※MA-S120/LA D-Package、
MA-S120/LA D-Package plus200mm(W)×300mm(D)×180.5mm(H) 鍵 鍵付き 材質 ポリカーボネート 色 ライトグレー 設置方法 専用の取り付け金具による 環境条件 保護等級 IP65 雷サージ保護 太陽パネル/カメラ入力/センサ
-
- センター向けVPNルータ
- 大規模センタ向けモデル
- 中規模センタ向けモデル
- 拠点向けVPNルータ
- 10Gイーサネット / 5G 対応モデル
- ハイスペックモデル
- 耐環境性能強化モデル
- IoT向け小型モデル
- デュアルSIMモデル
- デュアル通信モジュール搭載モデル
- 省電力モデル
- 防水防塵/PoE/デュアルSIMモデル
- 仮想ソフトウェアルータ
- リモート管理サーバ
-
- FutureNet RAシリーズ
-
- FutureNet MA-X300シリーズ
- ベースモデル
(Ether,RS-232/485,DIO,USB,SD) - + LTE
- + LTE/アナログ入力/DIO拡張
- + 海外対応LTE
- + PoE/SSD
- FutureNet MA-E300シリーズ
- ベースモデル(Ether,RS-232,USB,SD)
- + RS-485変更
- + RS-232拡張/RS-485/DIO
- + SSD
- + 音声入出力/DIO
- + LTE
- + LTE/RS-485変更
- + LTE/RS-485/DIO
- + LTE/RS-485/アナログ入力/DIO
- + LTE/無線LAN
- + LTE/音声入出力/DIO
- + 海外対応LTE/RS-485
- + 海外対応LTE/RS-485
/アナログ入力/DIO
- FutureNet MA-S120シリーズ
- ベースモデル
(Ether,RS-232/485,DIO,SD) - + 無線LAN/BLE
- + Wi-Fi HaLow
- + アナログ入力
- + 海外対応LTE/アナログ入力
- + USB
- + CAN
- + バッテリー
- + バッテリー/アナログ入力
- FutureNet MA-S110シリーズ
- ベースモデル
(Ether,RS-232/485,DIO,SD) - + 無線LAN/BLE
- + アナログ入力
- + USB
- FutureNet MA-P160シリーズ
- 防水防塵,PoE,RS-485,DIO,SD,
デュアルSIM - + Wi-Fi Halow
- FutureNet MA-E400シリーズ
- デュアルコアCPU
-
- シリアル変換機能搭載モデル
- 耐環境性強化/小型モデル
-
- FutureNet FAシリーズ
- FutureNet XIOシリーズ
-
- 産業用PoEインジェクタ―
- 産業用PoEスイッチ
- 産業用電源コントローラ
-
- FutureNet FL-PCIシリーズ
-
- アンテナ
-
- 対応アンテナ一覧
- DP-BRO-MI2
- FMSP800W-HxM-xMIMO
- FMM800W-4T-xM-BP-LTE
- WH-800-MI2
- DP-BRO-AD
- MG827-x-SMAP
- RTA827-x-SMAP
- DP-BRO-RE
- HW-MULTI-RSMA
- HW-MULTI-GA-RSMA
- TG.55.8113
- GSA.8835.A.101111
- 簡易アンテナEG
- 簡易アンテナSG
- MG-900A(Type-D2)
(屋外アンテナ) - FOMAアダプタ用
ルーフトップアンテナ02 - FOMAアダプタ用
小型防滴アンテナ - FOMAアダプタ用
簡易アンテナ - 無線LANアンテナ
HW-TABG3-RSMAR
- 開発用品
- アクセサリ
- 連携他社製品
