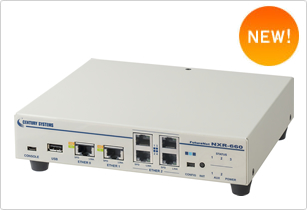

FutureNet NXR-660

● 10Gbitイーサネット対応
● 4ポートSwitch HUB搭載（10BASE-T/100BASE-TX/1000BASE-T）
● セキュアエレメント搭載

ソフトウェア特長

● NGNにおけるIPoE接続に対応
● 「v6プラス」サービスに対応
● 「v6プラス」固定IP サービスに対応
● OCNバーチャルコネクトに対応
● transix IPv4接続（DS-Lite）に対応
● IPsec VPN機能
● L2TPv3機能
● WireGuard VPN機能
● 電源OFF時でもシステムログを保存
● インターネットブレイクアウト（FQDNルーティング）
● サービスプロバイダ様向けの初期Config領域（flash-initial-config）
● Config自動取得
● キャプティブポータル機能（WEB認証リダイレクト）
● ポスト量子暗号（PQC）対応（ファームウェアバージョンアップにより対応予定）
● 軽量UTM機能対応（ファームウェアバージョンアップにより対応予定）
● NetFlow対応（ファームウェアバージョンアップにより対応予定）

FutureNet NXR-650

FutureNet NXR-660

標準価格： オープンプライス

JANコード：4540428004083

ライフタイム保証

インタフェース

オプション

同梱物

FutureNet NXR-660
インタフェース
	ETHER 0			10GBase-T/5GBase-T/2.5GBase-T /1000BASE-T/100BASE-TX
		インタフェース		1ポート
		コネクタ		RJ-45
		動作モード		Auto Negotiation, Full/Half Duplex, Auto MDI/MDI-X
	ETHER 1			10GBase-T/5GBase-T/2.5GBase-T /1000BASE-T/100BASE-TX
		インタフェース		1ポート
		コネクタ		RJ-45
		動作モード		Auto Negotiation, Full/Half Duplex, Auto MDI/MDI-X
	ETHER 2			1000BASE-T /100BASE-TX/10BASE-Te
		インタフェース		4ポート Switch HUB
		コネクタ		4x RJ-45
		動作モード		Auto Negotiation, Full/Half Duplex, Auto MDI/MDI-X
	USB			USB2.0 Host Interface
		インタフェース		1ポート
		コネクタ		USB Type A
		転送速度		USB2.0 High Speed
		電源供給能力		供給電流制限 1A
	CONSOLE			USB2.0 Full-Speed Device (USB-Serialポート)
		インタフェース		1ポート
		コネクタ		USB micro B
		USB-Serial device		FTDI FT234XD (TXD/RXD, ハードフロー制御無し)
		転送速度		115.2kbps
表示機能
	LED
		Power	電源ステータス	赤色／緑色２色LED
		STATUS 1/2/3	システムステータス	赤色／緑色２色LED x3
		AUX 1/2	拡張システムステータス	赤色／緑色２色LED x2
		ETHER 0/1	LINK/ACT	緑色	RJ-45コネクタに内蔵
		ETHER 0/1	SPEED	緑色／橙色２色LED	RJ-45コネクタに内蔵
		ETHER 2 (SWHUB)	LINK/ACT	緑色	RJ-45コネクタに内蔵
		ETHER 2 (SWHUB)	SPEED	緑色／橙色２色LED	RJ-45コネクタに内蔵
監視機能
	内部温度			オンボード温度センサデバイス
	内部電圧			PMICによる電圧監視
セキュリティ機能
	セキュアエレメント			I2C Secure element device : NXP SE050E2 (標準装備)
カレンダ機能
	リアルタイムクロック			RTCモジュール（月差±15秒）
	バックアップ電池			3Vリチウム電池
スイッチ
	INITスイッチ			初期化用プッシュスイッチ
	CONFIGスイッチ			モード設定用4bit DIPスイッチ
CPU
	CPU			ARMv8 クアッドコアプロセッサ
		内部動作周波数		1.8GHz
メモリ
	RAM			DDR4-SDRAM (ECC付き) 64bit data width
		容量		2GByte
		動作周波数		DDR4-2100 (1050MHz)
	ROM			FLASH MEMORY
		容量		2GByte
外形寸法（突起物除く）
	筐体外形			W 210mm x D 189mm x H 40.5mm
質量（ケーブル等除く）
	本体質量			約2.1kg
電源
	ACアダプタ定格			DC12V/5A 専用ACアダプタ：UNI360-1250
	ACアダプタ入力電圧・周波数			AC100V, 50Hz/60Hz
	本体DC入力電圧			DC12V±10%
	本体電源コネクタ			DCジャック (センターピンφ2.5mm)
	本体FG端子			M4ねじ端子
	消費電力			最大約27W 待機約19W
	皮相電力（最大）			約51VA
	発熱量（最大）			約97kJ/h (約23kcal/h)
	バックアップ電源			カレンダ機能用リチウム電池（ソケット式） (CR1632使用時/保持時間約5年)
環境条件
	動作環境			温度： 0℃～45℃ (ETHER0/1, 10GBase-Tケーブル長30m以下使用時) 温度： 0℃〜40℃ (ETHER0/1, 10GBase-Tケーブル長30m超使用時)
	動作環境			湿度：10％RH～90％RH（結露なきこと）
	保存環境			温度：-20℃～+70℃
	保存環境			湿度：10％RH～90％RH（結露なきこと）
	冷却方式			自然空冷
	MTBF（推測値）			204,360h以上
規制・認証
	電波規制			VCCI Class A
	端末認証番号			T P26-0095001, L26-0020
	安全基準			社内基準準拠
	静電気放電イミュニティ			IEC 61000-4-2 (JIS C61000-4-2) レベル2
	放射無線周波数電磁界イミュニティ			IEC 61000-4-3 (JIS C61000-4-3) レベル2
	電気的ファストトランジェント／バーストイミュニティ			IEC 61000-4-4 (JIS C61000-4-4) レベル2
	サージイミュニティ			IEC 61000-4-5 (JIS C61000-4-5) レベル2
	伝導妨害イミュニティ			IEC 61000-4-6 (JIS C61000-4-6) レベル2

FutureNet NXR-660
ブリッジ	ブリッジ機能		○
	STP		〇
	ブリッジフィルタ最大設定数		Flowlist数：128個
VLAN	802.1QタグVLAN		512エントリ/インタフェース ※システム全体で512エントリ
VLAN	ポートVLAN		－
PPPoE	マルチセッション		同時5セッション
パフォーマンス	パケット処理能力（pps）		約940,000
	スループット(Gbps)	通常時 (Gbps)	TBD
		IPsec接続時 (Gbps)	TBD
		L2TPv3接続時 (Gbps)	TBD
		L2TPv3 over IPsec (Gbps)	TBD
ルーティングプロトコル	IPv4	スタティックルート	最大2048
		RIP/RIPv2	〇
		OSPF	〇
		BGP4	○
	IPv6	スタティックルート	最大2048
	IPv6	BGP4+	○
	ポリシールーティング		○
VPN機能	IPsec	鍵交換プロトコル	IKEv1/IKEv2　※同時利用可能
		暗号化アルゴリズム	DES、3DES、AES128/256、NULL
		認証アルゴリズム	MD5、SHA-1、SHA-2（256/384/512）、NULL
		DH Group	Group 1/2/5/14/15/16/17
		最大拠点数	1024
	L2TP/Ipsec （スマートフォン対応）	同時接続数	64
	WireGuard	Peer数	512
	L2TPv3	最大拠点数	512
	L2TPv3	L2TPv3フィルタ	○
セキュリティ機能	ファイアウォール機能	パケットフィルタリング	ACL 768個 ※各ACLに対して768ルールまで設定可能 ※システム全体で2048ルールまで設定可能
		フィルタログ出力	○
		ステートフルパケットインスペクション	○
		DDoS対策 ※7	○
	WEB認証		○
冗長化機能	VRRP		○
	IPsec接続バックアップ機能		○
	L2TPv3接続バックアップ機能		○
	ネットワークイベント機能	最大設定数	384
		監視対象	インタフェース link状態 / IKE SA状態 / IP reachabilit（Ping監視） / VRRP状態 / OSPF neighbor / BGP neighbor
		アクション	VRRP Priority変更 / IPsec接続・切断・再接続/PPP接続・切断 / Tunnelインタフェース up・down / L2TPv3 tunnel 接続・切断（PPPのインタフェース link監視のみ） / IPsec local policy変更 / IPsec isakmp policy変更 / System restart/BGP advertise-route有効化・無効化 / スタティックルート（IPv4）有効化・無効化
QoS 機能	優先制御		○
	帯域制御		○
	TOS、Precedence、 DSCP書き換え		○
NAT/ NAPT 機能	最大セッション数		524,228
	IPマスカレード		○
	スタティックNAT		○
	SIP-NAT		○
	UPnP		○
運用管理機能	ユーザインタフェース		CLI（コンソール、ssh）、Web GUIによる基本設定
	ログ転送（SYSLOGサーバ、メール）		○
	ネットワーク診断機能		○
	SNMP		○
	外部メモリへのコンフィグ、ログ保存		○
	内蔵フラッシュへのログ保存		○
	システムモニタ機能 ※6		○
その他機能	DHCPサーバ/ リレーエージェント		○
	DHCPv6サーバ		○
	DNSキャッシュ		○
	ダイナミックDNS		○
	NTPサーバ/クライアント		○
	IPsecパススルー		○
	PPTPパススルー		○

※ 最新ファームウェアの機能になります。
※1 フレームサイズ1518byteでのIXIAによる片方向通信の測定結果（fast-forwarding有効）
※2 フレームサイズ1518byteでのIXIAによる双方向通信の測定結果（fast-forwarding有効）
※3 フレームサイズ1424byte、暗号化方式 AES-256, Hash SHA256（phase1＆2共通）を使用したIPsec片方向通信でのIXIAによる測定結果（fast-forwarding有効）
※4 フレームサイズ1480byteでのIXIAによる片方向通信の測定結果（fast-forwarding有効）
※5 フレームサイズ1418byte、暗号化方式 AES-256, Hash SHA256（phase1＆2共通）を使用したIPsec片方向通信でのIXIAによる測定結果（fast-forwarding有効）
※6 Laod average/Free memory/Session数をGUIで表示
※7 DDoS対策 Smurf攻撃対策、SYN攻撃対策、DDoS時の大量log抑制機能、spi filter
