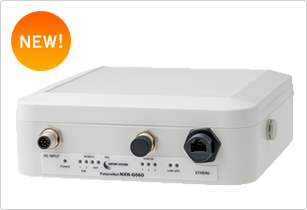

FutureNet NXR-G060シリーズ ※特許取得済み(特許第7279906号)
● 防水防塵筐体(IP65相当)
● PoE給電対応(IEEE802.3at)
● デュアルSIM対応
● 接点入出力ポート搭載
● -20℃~60℃動作保証
● 変動電源対応(DC9~26.4V)
- ●電柱を利用したカメラ監視(高所に取り付けた場合の利用例)
- ●CSあんしんPoE(IPカメラの自律監視機能)
- ●CSオンデマンド給電(IPカメラの省電力化対応)
FutureNet NXR-G060/L-P | ||||
---|---|---|---|---|
CPU | ||||
MPU | Microchip ATSAMA5D26 (ARM Cortex-A5 core) | |||
内部動作周波数 | 500MHz | |||
MCU (システム監視用) | TI MSP430FR2476 (FRAM 64kB, SRAM 8kB) | |||
メモリ | ||||
DRAM | DDR3L-SDRAM | |||
メモリ容量 | 512MByte | |||
動作周波数 | DDR 166MHz | |||
eMMC NAND FLASH | eMMC-5.0 MLC | |||
メモリ容量 | 5GByte (Enhanced mode) | |||
Serial NOR FLASH | SPI FLASH MEMORY (Boot device) | |||
メモリ容量 | 2MByte | |||
インタフェース | ||||
ETHER 0 | 10BASE-T/100BASE-TX | |||
インタフェース | 1ポート | |||
コネクタ | RJ-45(防水タイプ) 型番:RCP-5SPFFH-SCM7001 メーカー:AmphenolLTW |
|||
動作モード | Auto Negotiation、Full Duplex、Auto MDI/MDIX 対応 | |||
PoE | IEEE802.3at *周囲温度により給電電力の制限あり | |||
給電OFF/ON (ソフト制御or 常時ON 切り替え可) | ||||
サージ保護 | あり *電源コネクタ内のアースピンを大地に接続すること |
|||
適用ケーブル *ケーブルはお客様手配 |
Amphenol LTW 両端コネクタ RCP-5SBMMM-SLM7BXX 片端切りっぱなし RCP-5SAMMM-TLM7BXX ※末尾XX:長さ(m) |
|||
CONSOLE | USB 2.0 Full-Speed device(USB-Serialポート) | |||
インタフェース | 1ポート | |||
コネクタ | USB micro B *内部コネクタ(外部からアクセス不可) | |||
USB-Serialデバイス | FTDI FT234XD (TXD/RXD,ハードフロー制御無し) | |||
最大転送速度 | 115.2kbps | |||
SD Card | SDメモリカード | |||
インタフェース | 1スロット | |||
コネクタ | SD カードスロット *内部コネクタ(外部からアクセス不可) |
|||
最大転送速度 | 24MByte/sec (SD mode 4bit data) | |||
ブート機能 | MMCブート対応(CONFIGスイッチでブートデバイス切り替え) | |||
モバイル無線通信モジュール | オンボードLGA | |||
LTEカテゴリ | LTE Cat.4 | |||
モジュール | Quectel EC25-J (マルチキャリア) | |||
インタフェース | USB2.0 High Speed 内部接続 | |||
SIMスロット | 標準SIM カードスロット×2 内蔵 | |||
アンテナコネクタ | SMAコネクタ×2 | |||
無線通信モード | LTE-FDD Band 1 (2.1GHz 帯) Band 3 (1.7GHz 帯) Band 8 (900MHz 帯) Band 18 (800MHz 帯) Band 19 (800MHz 帯) Band 26 (800MHz 帯) LTE-TDD Band 41 (2.5GHz 帯) WCDMA Band 1 (2.1GHz 帯) Band 6 (800MHz 帯) Band 8 (900MHz 帯) Band 19 (800MHz 帯) |
|||
最大転送速度 | LTE Cat.4 下り150Mbps/上り50Mbps (理論最大値) | |||
モジュール技適番号等 | 無線設備技術基準適合証明番号 018-190011 端末機器技術基準適合認定番号 ADF18-0088018 |
|||
接点入力 | 電圧印加タイプ(無電圧接点出力を接続) | |||
ポート数 | 1CH | |||
印加電圧 | DC12V±10% | |||
入力電流 | 約2.5mA | |||
入力インピーダンス | 約6kΩ | |||
入力フィルタ | ソフトウェア | |||
ソフト割り込み | チャネル毎に設定 (立ち上がり・立ち下がりエッジ選択可) |
|||
絶縁方式 | フォトカプラ絶縁 | |||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | |||
コネクタ | M12 防水コネクタ*同コネクタに他信号も収容 型番:M12A-08PMMS-SF8001 メーカー:AmphenolLTW |
|||
適用ケーブル *ケーブルはお客様手配 |
Amphenol LTW M12A-08BFFM-SL8DXX ※末尾XX:長さ(m) |
|||
接点出力 | オープンコレクタ出力 | |||
ポート数 | 1CH | |||
負荷電圧 | DC26.4V(最大) | |||
負荷電流 | 50mA(最大) | |||
ON電圧 | DC 1.1V以下 (最大負荷時) | |||
OFF時漏洩電流 | 0.1mA以下 | |||
保護機能 | 過電流保護 | |||
絶縁方式 | フォトカプラ絶縁 | |||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | |||
コネクタ | M12 防水コネクタ*同コネクタに他信号も収容 型番:M12A-08PMMS-SF8001 メーカー:AmphenolLTW |
|||
カメラ用DC12V 出力 | 実装オプション *メインボードに実装 | |||
出力電圧 | DC12V±10% | |||
給電OFF/ON (ソフト制御or 常時ON 切り替え可) | ||||
給電能力 12W *PoE 給電を使用する場合は1W まで | ||||
コネクタ | M12 防水コネクタ*同コネクタに他信号も収容 | |||
適用ケーブル *ケーブルはお客様手配 |
Amphenol LTW M12A-08BFFM-SL8DXX ※XX:長さ(m) |
|||
表示機能 *天面表示 | ||||
LED | ||||
Power | 電源ステータス | 赤色/緑色 2 色 LED ソフト制御 (電源ON 時点灯) |
||
STATUS 1 | システム | 赤色/緑色 2色 LED ソフト制御 | ||
STATUS 2 | システム | 赤色/緑色 2色 LED ソフト制御 | ||
STATUS 3 | システム | 赤色/緑色 2色 LED ソフト制御 | ||
ANT | アンテナレベル | 赤色/緑色 2色 LED | ||
MOBILE/SESSION | モバイルステータス | 赤色/緑色 2色 LED | ||
SIM1/2 | SIM ACT 表示 | 緑色 1色 LED | ||
ETHER 0 | SPEED | 橙色 1色 LED | ||
LINK/Activity | 緑色 1色 LED | |||
スイッチ *内蔵 | ||||
INITスイッチ | プッシュ・スイッチ(ソフト検出可) | |||
OPTIONスイッチ | プッシュ・スイッチ(ソフト検出可) | |||
CONFIGスイッチ | モード設定用4bit DIPスイッチ | |||
監視機能 | ||||
内部温度センサ | I2C温度センサデバイス | |||
内部電圧監視 | PMICによる電圧監視 | |||
入力電圧監視 | MPU A/Dコンバータによる電圧監視 | |||
スリープ機能 | ||||
スリープモード(2種類) | ・スタンバイモード(MPU Power ON/メモリ保持) ・シャットダウンモード(MPU Power OFF/コールドスタート) |
|||
スリープ条件 | ソフトウェアコマンド設定 | |||
スタンバイモード ウェイクアップ条件 |
・RTC タイマ ・OPTION スイッチ ・CONSOLE ・Serial Port ・DIN Port ・モバイル無線通信モジュールWAKE_ON ・MCU Request (それぞれソフトウェアの実装による) |
|||
シャットダウンモード ウェイクアップ条件 |
・DIN Port ・RTC タイマ ・OPTION スイッチ ・モバイル無線通信モジュールWAKE_ON ・MCU Request (それぞれソフトウェアの実装による) |
|||
カレンダ機能 | ||||
リアルタイムクロック | I2C RTCデバイス | |||
バックアップ電池 | 3Vリチウム電池 | |||
瞬時停電バックアップ機能 | ||||
給電方式 | 双方向チャージ・バック式レギュレータ | |||
給電時間 | 700ms (負荷状態による) | |||
通知機能 | 停電発生をホストMPU およびMCU へ通知 MCU による停電発生記録 |
|||
外形寸法(突起物除く) タカチ電機製 WP20-20-7G 使用 | ||||
W(幅) | 200.0mm | |||
D(奥行き) | 200.0mm | |||
H(高さ) | 65.0mm | |||
重量(アダプタ・ケーブル等除く) | ||||
本体のみ | 0.96kg | |||
電源 | ||||
本体DC入力電圧 | DC9V~DC26.4V | |||
本体電源コネクタ | M12 防水コネクタ | |||
本体FG端子 | 電源用防水M12 コネクタにピン割り当て | |||
消費電流 | ||||
DC12V/最大 | 約430mA | |||
DC12V/待機(CPUアイドル・LTE待受状態) | 約175mA | |||
DC12V/スリープ(スタンバイモード) | 約60mA | |||
DC12V/スリープ(シャットダウンモード) | 約10.5mA | |||
バックアップ電源 | カレンダ機能用リチウム電池(ソケット式) | |||
環境条件 | ||||
動作環境 | -20℃~+60℃(PoE 給電15.4W まで) -20℃~+50℃(PoE 給電15.4W 以上) |
|||
湿度:10%~95%RH(結露なきこと) | ||||
保存環境 | 温度:-20℃~+70℃ | |||
湿度:10%~95%RH(結露なきこと) | ||||
冷却方式 | 自然空冷 | |||
MTBF(推測値) | 199800 時間以上 | |||
規制・認証 | ||||
電波障害自主規制 | VCCI Class A | |||
端末認証番号 | D23-0139001 | |||
安全基準 | 社内基準準拠 | |||
静電気放電イミュニティ | IEC 61000-4-2(JIS C61000-4-2) レベル3 | |||
放射無線周波数電磁界イミュニティ | IEC 61000-4-3(JIS C61000-4-3) レベル3 | |||
電気的ファストトランジェント/バーストイミュニティ | IEC 61000-4-4(JIS C61000-4-4) レベル2 | |||
サージイミュニティ | IEC 61000-4-5(JIS C61000-4-5) レベル2 | |||
伝導妨害イミュニティ | IEC 61000-4-6(JIS C61000-4-6) レベル3 |
●外部コネクタピン配置
<DC 電源入力> | |||
---|---|---|---|
ピン番 | 信号名 | 内容 | 備考 |
1 | アース | アース | 雷対策には接地が必須 |
2 | DC IN+ | DC 電源入力プラス | |
3 | |||
4 | DC IN- | DC 電源入力マイナス | |
5 | |||
6 | ー | ||
7 | ー | ||
8 | ー |
<イーサネット> | |||
---|---|---|---|
ピン番 | 信号名 | 内容 | 備考 |
1 | TX+ | 送信データプラス | |
2 | TX- | 送信データマイナス | |
3 | RX+ | 受信データプラス | |
4 | POE+ | PoE給電プラス | |
5 | |||
6 | RX- | 受信データマイナス | |
7 | POE- | PoE給電マイナス | |
8 |
<DIO> | |||
---|---|---|---|
ピン番 | 信号名 | 内容 | 備考 |
1 | DOUT- | 接点出力マイナス | |
2 | (DC12V+) | DC12V 出力プラス | 実装オプション |
3 | |||
4 | (DC12V-) | DC12V 出力マイナス | 実装オプション |
5 | |||
6 | DIN+ | 接点入力プラス | 装置側でDC12V 印加 |
7 | DIN- | 接点入力マイナス | |
8 | DOUT+ | 接点出力プラス |
-
