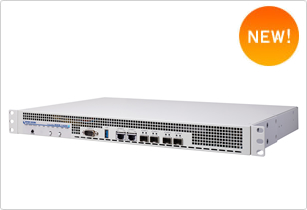

FutureNet NXR-1420

● 16コアの高性能プロセッサ搭載
● 10Gbitイーサネット対応
● ホットスワップ対応（SFP,冷却FAN）
● 電源二重化対応

ソフトウェア特長

● NGNにおけるIPoE接続に対応
● transix IPv4接続（DS-Lite）に対応
● IPsec VPN機能
● L2TPv3機能
● 電源OFF時でもシステムログを保存
● Config自動取得
● キャプティブポータル機能（WEB認証リダイレクト）

FutureNet NXR-1300

FutureNet NXR-1420

標準価格： オープンプライス

JANコード：4540428003963

ライフタイム保証

インタフェース

オプション

同梱物

FutureNet NXR-1420
CPU
	CPU			ARMv8 16コア・プロセッサ
		内部動作周波数		2.2GHz
メモリ
	RAM			DDR4-SDRAM（3.2GT/s、ECC付き）
		メモリ容量		512MByte
	FLASH MEMORY			eMMC NAND Flash Memory
		メモリ容量		2GByte（pSLC）
	EEPROM			－
		メモリ容量		2Kbyte
	USB FLASH MEMORY			オプション
		メモリ容量		8GByte（Memory Media USB-8GB 使用時）
通信インタフェース
	ETHER 0、ETHER 1			10GBASE-T/5GBASE-T/2.5GBASE-T 1000BASE-T/100BASE-TX
		インタフェース		2ポート
		コネクタ		RJ-45
		その他		Auto Negotiation、Full/Half Duplex、Auto MDIX対応
	ETHER 2、ETHER 3			10GBASE-SR/10GBASE-LR
		インタフェース		2ポート（SFP+）
		コネクタ		2芯LC（SFP+）
		その他		10Gbps（固定） SFP+モジュール（オプション）ホットスワップ対応
	ETHER 4 / 5、ETHER 6 / 7			ETHER 4、ETHER 6 10GBASE-SR/10GBASE-LR ETHER 5、ETHER 7 1000BASE-SX/1000BASE-LX/1000BASE-T
		インタフェース		2ポート（SFP+）
		コネクタ		2芯LC（SFP+）、2芯LC（SFP）、RJ-45（SFP）
		その他		10Gbps（固定）／1Gbps（固定）マルチレート対応、切り替え可 SFP+モジュール、SFPモジュール（オプション）ホットスワップ対応
	CONSOLE			コンソールポート
		インタフェース		1ポート
		コネクタ		D-SUB 9ピン（オス）
		最大転送速度		115.2kbps
	USB			USB 3.0ホスト・インタフェース
		インタフェース		1ポート
		コネクタ		USB 3.0　Type A
		電源供給能力		供給電流制限1.5A
		その他		USBメモリ（オプション）接続用
表示機能
	LED
		POWER	電源ステータス	緑色　1色 LED
		STATUS 1	システムステータス1	緑色　1色 LED
		STATUS 2	システムステータス2	緑色　1色 LED
		INIT	初期化ステータス	橙色　1色 LED
		USB	USBステータス	橙色　1色 LED
		AUX1	拡張用ステータス1	緑色　1色 LED
		AUX2	拡張用ステータス2	緑色　1色 LED
		ECC	メモリECCエラー	赤色　1色 LED
		TEMP	温度警告	赤色　1色 LED
		ALARM	アラーム・ステータス	赤色　1色 LED
		ETHER 0	SPD	橙色／緑色2色 LED	RJ-45コネクタに内蔵
		ETHER 0	LINK	緑色　　　1色 LED	RJ-45コネクタに内蔵
		ETHER 1	SPD	橙色／緑色2色 LED	RJ-45コネクタに内蔵
		ETHER 1	LINK	緑色　　　1色 LED	RJ-45コネクタに内蔵
		ETHER 2	ACT	橙色　　　1色 LED	SFP+ ライトパイプ
		ETHER 2	LINK	緑色　　　1色 LED	SFP+ ライトパイプ
		ETHER 3	ACT	橙色　　　1色 LED	SFP+ ライトパイプ
		ETHER 3	LINK	緑色　　　1色 LED	SFP+ ライトパイプ
		ETHER 4 / 5	ACT	橙色　　　1色 LED	SFP+ ライトパイプ
		ETHER 4 / 5	LINK	緑色　　　1色 LED	SFP+ ライトパイプ
		ETHER 6 / 7	ACT	橙色　　　1色 LED	SFP+ ライトパイプ
		ETHER 6 / 7	LINK	緑色　　　1色 LED	SFP+ ライトパイプ
外部スイッチ
	SYSTEMスイッチ			レスキューファームウェア起動用プッシュ・スイッチ
	INITスイッチ			初期化用プッシュ・スイッチ
	USBスイッチ			USB用プッシュ・スイッチ
監視機能
	内部温度センサ			オンボード温度センサデバイス
	内部電圧監視			マイコンによる電圧監視
カレンダ機能
	リアルタイムクロック			RTCモジュール（月差±15秒）
	バックアップ電池			3Vリチウム電池
その他の機能
	19インチラックの設置			ラック取り付け金具（添付品）スライドレール一式（添付品）
外形寸法（突起物除く）、フロント用ブラケット付き（ラックマウント用）
	W（幅）			480.0mm
	D（奥行き）			300.0mm
	H（高さ）			44.0mm
重量（ケーブル等除く）
	本体（フロント用ブラケット含む）			約5.75 kg
	本体のみ			約5.50 kg
電源
	入力電源			AC100V、AC240V±10％
	周波数			50/60Hz±3Hz
	消費電力（最大）			約94 W/AC100V
	消費電流（最大）			約0.94 A/AC100V
	皮相電力（最大）			約96.16 VA/AC100V
	発熱量（最大）			約336.74 kJ/h（約80.18 kcal/h）/AC100V
	バックアップ電源			カレンダ機能用リチウム電池（ソケット式）（CR2032使用時/保持時間　約5年）
環境条件
	動作環境			温度：0℃～+40℃
	動作環境			湿度：10％～90％（結露なきこと）
	保存環境			温度：-20℃～+60℃
	保存環境			湿度：10％～90％（結露なきこと）
	冷却方式			FAN×4による強制空冷温度監視によるファン回転数コントロールファンアセンブリ：ホットスワップ対応
	MTBF（推測値）		製品本体のみ	39,400 h以上
	MTBF（推測値）		FANアセンブリ	40,000 h以上
規制・認証
	電波障害自主規制			VCCI Class A 適合
	端末認証番号			－
		製品本体		D24-0152001　L24-0031
		1000BASE-SX-SFP		D24-0152001-001（通信基板登録番号）
		1000BASE-LX-SFP		D24-0152001-002（通信基板登録番号）
		1000BASE-T-SFP		D24-0152001-003（通信基板登録番号）
		1G/10GBASE-SR-SFP+		D24-0152001-004（通信基板登録番号）
		1G/10GBASE-LR-SFP+		D24-0152001-005（通信基板登録番号）
	静電気放電イミュニティ			IEC 61000-4-2（JIS C61000-4-2）レベル3
	放射無線周波電磁界イミュニティ			IEC 61000-4-3（JIS C61000-4-3）レベル2
	電気的ファストトランジェント／バーストイミュニティ			IEC 61000-4-4（JIS C61000-4-4）レベル2
	サージイミュニティ			IEC 61000-4-5（JIS C61000-4-5）レベル2
	伝導妨害イミュニティ			IEC 61000-4-6（JIS C61000-4-6）レベル2

FutureNet NXR-1420
ブリッジ	ブリッジ機能		○
	STP		〇
	ブリッジフィルタ最大設定数		Flowlist数：128個
VLAN	802.1QタグVLAN		1024エントリ/インタフェース ※システム全体で1024エントリ
VLAN	ポートVLAN		－
PPPoE	マルチセッション		同時5セッション
パフォーマンス	パケット処理能力（pps）		TBD
	スループット（Mbps）	通常時 (Mbps)	TBD
		IPsec接続時 (Mbps)	TBD
		L2TPv3接続時 (Mbps)	TBD
		L2TPv3 over IPsec (Mbps)	TBD
ルーティングプロトコル	IPv4	スタティックルート	最大16384
		RIP/RIPv2	〇
		OSPF	〇
		BGP4	○
	IPv6	スタティックルート	最大8192
	IPv6	BGP4+	○
	ポリシールーティング		○
VPN機能	IPsec	鍵交換プロトコル	IKEv1/IKEv2　※同時利用可能
		暗号化アルゴリズム	DES、3DES、AES128/256、NULL
		認証アルゴリズム	MD5、SHA-1、SHA-2（256/384/512）、NULL
		DH Group	Group 1/2/5/14/15/16/17
		最大拠点数	9000
	L2TP/Ipsec （スマートフォン対応）	同時接続数	128
	WireGuard	Peer数	512
	L2TPv3	最大拠点数	1024
	L2TPv3	L2TPv3フィルタ	○
セキュリティ機能	ファイアウォール機能	パケットフィルタリング	ACL 4096個 ※各ACLに対して4096のルールを設定可能 ※システム全体で16384ルールまで設定可能
		フィルタログ出力	○
		ステートフルパケットインスペクション	○
		DDoS対策 ※7	○
	WEB認証		○
冗長化機能	VRRP		○
	IPsec接続バックアップ機能		○
	L2TPv3接続バックアップ機能		○
	ネットワークイベント機能	最大設定数	2047
		監視対象	インタフェース link状態 / IKE SA状態 / IP reachabilit（Ping監視） / VRRP状態 / OSPF neighbor / BGP neighbor
		アクション	VRRP Priority変更 / IPsec接続・切断・再接続/PPP接続・切断 / Tunnelインタフェース up・down / L2TPv3 tunnel 接続・切断（PPPのインタフェース link監視のみ） / IPsec local policy変更 / IPsec isakmp policy変更 / System restart/BGP advertise-route有効化・無効化 / スタティックルート（IPv4）有効化・無効化
QoS 機能	優先制御		○
	帯域制御		○
	TOS、Precedence、 DSCP書き換え		○
NAT/ NAPT 機能	最大セッション数		2,097,152
	IPマスカレード		○
	スタティックNAT		○
	SIP-NAT		○
	UPnP		－
運用管理機能	ユーザインタフェース		CLI（コンソール、telnet、ssh）、Web GUIによる基本設定
	ログ転送（SYSLOGサーバ、メール）		○
	ネットワーク診断機能		○
	SNMP		○
	外部メモリへのコンフィグ、ログ保存		○
	内蔵フラッシュへのログ保存		－
	システムモニタ機能 ※6		○
その他機能	DHCPサーバ/ リレーエージェント		○
	DHCPv6サーバ		○
	DNSキャッシュ		○
	ダイナミックDNS		○
	NTPサーバ/クライアント		○
	IPsecパススルー		○
	PPTPパススルー		○

※ 最新ファームウェアの機能になります。
※1 フレームサイズ1518byteでのIXIAによる片方向通信の測定結果（fast-forwarding有効）
※2 フレームサイズ1518byteでのIXIAによる双方向通信の測定結果（fast-forwarding有効）
※3 フレームサイズ1424byte、暗号化方式 AES-256, Hash SHA256（phase1＆2共通）を使用したIPsec片方向通信でのIXIAによる測定結果（fast-forwarding有効）
※4 フレームサイズ1480byteでのIXIAによる片方向通信の測定結果（fast-forwarding有効）
※5 フレームサイズ1418byte、暗号化方式 AES-256, Hash SHA256（phase1＆2共通）を使用したIPsec片方向通信でのIXIAによる測定結果（fast-forwarding有効）
※6 Laod average/Free memory/Session数をGUIで表示
※7 DDoS対策 Smurf攻撃対策、SYN攻撃対策、DDoS時の大量log抑制機能、spi filter
