FutureNet MA-X420/L-N

● AI推論用NPU搭載（Hailo-8L、最大13TOPS）
● 高性能CPU搭載（TI Jacinto AM67A74／Quad 64bit ARM Cortex-A53 1.4GHz）
● 大容量メモリ搭載（eMMC NAND FLASH 20GByte／DRAM 8GByte）
● H.264/H.265 Encoder/Decoder内蔵により映像処理に対応
● セキュアエレメント搭載
● マルチキャリアLTE Cat.4 通信モジュール搭載
● デュアルSIM対応
● -20℃～60℃動作保証
● 変動電源対応
● GUI設定画面（LTE接続、Firewall、WireGuard、シリアル変換等設定可）
● 常時コンソールログ保存
● 瞬時停電バックアップ機能
● 入力電圧監視機能
● シャットダウンモード利用で待機時消費電力大幅削減
● SORACOM ブート機能（キッティング作業を自動化）
● IoT端末のファームウェア管理、セキュアリモートアクセスを実現

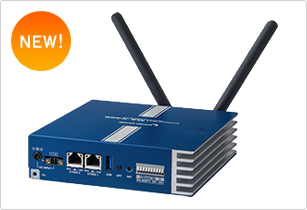

FutureNet MA-X200

FutureNet MA-X420/L-N

標準価格： オープンプライス

JANコード： 4540428004069

ライフタイム保証

LTEアンテナ
●対応アンテナはこちらから
ご確認ください。

インタフェース

オプション

同梱物

マイクロサーバ開発者用サイトはこちら！

さわってみようMAシリーズ
さわってみようSAシリーズ

機種名				FutureNet MA-X420/L-N
プロセッサ
	CPU			TI Jacinto AM67A74 Quad 64bit ARM Cortex-A53 core (H.264/H.265 Encoder/Decoder内蔵)
		内部動作周波数		1.4GHz
	MCU			TI MSP430FR2476 (FRAM 64kB, SRAM 8kB)
メモリ
	DRAM			DDR4-SDRAM
		メモリ容量		8GByte
		動作周波数		DDR 1866MHz (3732MT/s)
	eMMC NAND FLASH			eMMC 5.1 (HS200 SDR)
		メモリ容量		20GByte / Enhanced mode (pSLC)
	Serial NOR FLASH			QSPI FLASH MEMORY (Boot device)
		メモリ容量		8MByte
インタフェース
	ETHER 0/1			10BASE-Te/100BASE-TX/1000BASE-T
		インタフェース		2ポート
		コネクタ		RJ-45
		動作モード		Auto Negotiation、Full/Half Duplex、Auto MDI-X対応
	CONSOLE			USB 2.0 Full-Speed device(USB-Serialポート)
		インタフェース		1ポート
		コネクタ		USB micro B
		USB-Serialデバイス		FTDI FT234XD (TXD/RXD,ハードフロー制御無し)
		最大転送速度		115.2kbps
	RS-232			TIA/EIA-232 (RS-232) シリアルポート
		インタフェース		1 ポート
		コネクタ		D-SUB 9 ピン（オス）
		転送速度		115.2kbps
		転送モード		全二重
		モデム信号		DTE (DTR, DSR, CTS, RTS, CD, RI)
	RS-485			TIA/EIA-485 (RS-485) シリアルポート
		インタフェース		1ポート
		コネクタ		スクリューレス端子台5/10ピン対応ケーブル単線AWG28〜AWG22, φ0.32mm〜φ0.65mm 撚線AWG28〜AWG22, 0.08mm²〜0.32mm²
		転送速度		115.2kbps
		転送モード		半二重
		終端抵抗		120Ω内蔵 (外部ジャンパ線によりON/OFF可能)
	SD Card			SDメモリカード
		インタフェース		1スロット
		コネクタ		SDカードスロット
		最大転送速度		100MByte/sec (SD mode 4bit data)
		ブート機能		MMCブート対応（CONFIGスイッチでブートデバイス切り替え）
	接点入力			電圧接点入力
		ポート数		2CH (DIN S0/S1)
		コモン		2CH／コモン
		入力電圧		DC12V～24V±10% (DC10.8V～26.4V)
		入力閾値		ON ： DC10V以上 OFF ： DC3V以下
		入力電流		約2.5mA～5mA
		入力インピーダンス		約6kΩ
		入力フィルタ		ソフトウェア
		ソフト割り込み		チャネル毎に設定（立ち上がり・立ち下がりエッジ選択可）
		絶縁方式		フォトカプラ絶縁
		絶縁耐圧		DC500V 1分間, 外部端子～内部回路間
		コネクタ		スクリューレス端子台3/10ピン対応ケーブル単線AWG28〜AWG22, φ0.32mm〜φ0.65mm 撚線AWG28〜AWG22, 0.08mm²〜0.32mm²
	接点出力			オープンコレクタ出力
		ポート数		1CH (DOUT S0)
		コモン		1CH／コモン
		負荷電圧		DC26.4V（最大）
		負荷電流		50mA（最大）
		ON電圧		DC 1.1V以下 (最大負荷時)
		OFF時漏洩電流		0.1mA以下
		保護機能		過電流保護
		絶縁方式		フォトカプラ絶縁
		絶縁耐圧		DC500V 1分間, 外部端子～内部回路間
		コネクタ		スクリューレス端子台2/10ピン対応ケーブル単線AWG28〜AWG22, φ0.32mm〜φ0.65mm 撚線AWG28〜AWG22, 0.08mm²〜0.32mm²
	USB			USB 2.0 Host Interface
		インタフェース		1ポート
		コネクタ		USB Type A
		最大転送速度		USB 2.0 High speed
		電源供給能力		供給電流制限 1A
	PCIe			PCIe Gen3
		インタフェース		1ポート
		モジュール		HAILO-8L AI Processor (High performance NN-Core, Hardware offload Deep Neural Networks, Tensor manipulation, Non maximum suppression)
		最大転送速度		8.0GT/s PCIe Gen3 x1 Lane
		NPU処理能力		Max. 13 TOPS, 8bit precision
通信モジュール
	モバイル無線通信モジュール
		モジュール		Quectel EG95-JP （マルチキャリア）
		技適等各種認証番号		[R] 003-230006 , [T] DF230003003
		インタフェース		USB2.0 High Speed 内部接続
		SIMスロット		2x 標準SIMカードスロット (Dual SIM対応)
		eSIM（オプション）		eSIM拡張ボード用BtoBコネクタ×1
		eSIM（オプション）		SIMスロットと選択式（ソフトウェアによる切り替え）
		アンテナコネクタ		2x SMAコネクタ
		無線通信モード		LTE-FDD Band 1 (2.1GHz帯) Band 3 (1.7GHz帯) Band 8 (900MHz帯) Band 18 (800MHz帯) Band 19 (800MHz帯) Band 26 (800MHz帯) LTE-TDD Band 41 (2.5GHz帯)
		最大転送速度		LTE Cat.4 下り150Mbps/上り50Mbps （理論最大値）
表示機能
	LED
		Power	電源ステータス	赤色/緑色　2色 LED　　ソフト制御 (電源ON時緑色点灯)
		STATUS 1	システムステータス1	赤色/緑色　2色 LED　　ソフト制御
		STATUS 2	システムステータス2	赤色/緑色　2色 LED　　ソフト制御
		STATUS 3	システムステータス3	赤色/緑色　2色 LED　　ソフト制御
		ANT 1	アンテナレベル1	赤色/緑色　2色 LED　　ソフト制御
		ANT 2	アンテナレベル2	赤色/緑色　2色 LED　　ソフト制御
		MOBILE	モバイルステータス	赤色/緑色　2色 LED　　ソフト制御
		ETHER 0 ※RJ-45コネクタに内蔵	SPEED	橙色/緑色 2色 LED
		ETHER 0 ※RJ-45コネクタに内蔵	LINK/ Activity	緑色 1色 LED
スイッチ
	INITスイッチ			プッシュ・スイッチ（ソフト検出可）
	OPTIONスイッチ			プッシュ・スイッチ（ソフト検出可）
	CONFIGスイッチ			モード設定用4bit DIPスイッチ
監視機能
	内部温度センサ			I2C温度センサデバイス
	内部電圧監視			PMICによる電圧監視
	入力電圧監視			MPU A/Dコンバータによる電圧監視
	LOG保存			FRAM内蔵MCUによる常時LOG・イベント保存
セキュリティ機能
	セキュアエレメント			Secure element device : NXP SE050E2
スリープ機能
	スリープモード			シャットダウンモード（CPU Power OFF/コールドスタート）
	スリープ条件			ソフトウェアコマンド設定
	シャットダウンモードウェイクアップ条件			・DIN Port ・RTCタイマ・OPTIONスイッチ・モバイル無線通信モジュールWAKE_ON ・MCU Request （それぞれソフトウェアの実装による）
カレンダ機能
	リアルタイムクロック			I2C RTCデバイス
	バックアップ電池			3Vリチウム電池
瞬時停電バックアップ機能
	給電方式			双方向チャージ・バック式レギュレータ
	給電時間			約250ms (負荷状態による)
	通知機能			停電発生をホストCPUおよびMCUへ通知 MCUによる停電イベントおよび発生時刻記録
外形寸法（突起物除く）
	W（幅）			157.0mm
	D（奥行き）			157.0mm
	H（高さ）			42.0mm
重量（アダプタ・ケーブル等除く）
	本体のみ			約960g
電源
	本体DC入力電圧			DC9V～DC36V
	本体電源コネクタ			2ピンネジフランジ付きソケット（Phoenix contact MCコネクタ） DCジャック (EIAJ4, 12V専用)
	本体FG端子			M4ねじ端子
	消費電流
		DC12V／最大		約872mA
		DC12V／待機（CPUアイドル）		約405mA
		DC12V／スリープ（シャットダウンモード）		約1.95mA
環境条件
	動作環境			温度：-20℃～+60℃ (ETHER0/1 : 100Base-TX使用時) 温度：-20℃～+50℃ (ETHER0/1 : 1000Base-T使用時)
	動作環境			湿度：10％～90％RH（結露なきこと）
	保存環境			温度：-20℃～+70℃
	保存環境			湿度：10％～90％RH（結露なきこと）
	冷却方式			自然空冷
	MTBF（推測値）			TBD
規制・認証
	電波障害自主規制			VCCI Class A
	安全基準			社内基準準拠
	静電気放電イミュニティ			IEC 61000-4-2（JIS C61000-4-2）レベル3
	放射無線周波数電磁界イミュニティ			IEC 61000-4-3（JIS C61000-4-3）レベル3
	電気的ファストトランジェント／バーストイミュニティ			IEC 61000-4-4（JIS C61000-4-4）レベル2
	サージイミュニティ			IEC 61000-4-5（JIS C61000-4-5）レベル2
	伝導妨害イミュニティ			IEC 61000-4-6（JIS C61000-4-6）レベル2
	振動耐性			TBD
