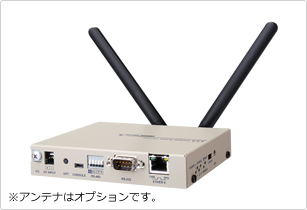

FutureNet NXR-G050シリーズ
● 省電力(最小でスリープ時 約1.35mA等)
● 瞬時停電バックアップ機能(瞬停時の停電発生を記録)
● -20℃~ 60℃動作保証
● 変動電源対応(DC9V ~ DC36V)
● 接点入出力ポート搭載
● 無線LAN搭載(NXR-G050/LW)
● 乗用車系の振動規格であるJIS D1601 1類A種に対応
● バス系の振動規格であるJIS D1601 2類A種に対応
● 鉄道系の振動規格であるJIS E4031 2 種B 種に対応
- FutureNet NXR-G050/L
-
標準価格: オープンプライス
JANコード:4540428003451
- FutureNet NXR-G050/LW
-
標準価格: オープンプライス
JANコード:4540428003468
-
LTEアンテナ
●対応アンテナはこちらから
ご確認ください。
機種名 | FutureNet NXR-G050/L |
FutureNet NXR-G050/LW |
|||
---|---|---|---|---|---|
CPU | |||||
MPU | ARMプロセッサ | ||||
内部動作周波数 | 500MHz | ||||
MCU (システム監視用) | 低消費電力マイコン (FRAM 64kB, SRAM 8kB) | ||||
メモリ | |||||
DRAM | DDR3L-SDRAM | ||||
メモリ容量 | 512MByte | ||||
動作周波数 | DDR 166MHz | ||||
eMMC NAND FLASH | eMMC-5.0 MLC | ||||
メモリ容量 | 2GByte (Enhanced mode) | ||||
インタフェース | |||||
ETHER 0 | 10BASE-T/100BASE-TX | ||||
インタフェース | 1ポート | ||||
コネクタ | RJ-45 | ||||
動作モード | Auto Negotiation、Full Duplex、Auto MDI/MDIX 対応 | ||||
CONSOLE | USB 2.0 Full-Speed device (USB-Serialポート) | ||||
インタフェース | 1 ポート | ||||
コネクタ | USB micro B | ||||
USB-Serialデバイス | FTDI FT234XD (TXD/RXD, ハードフロー制御無し) | ||||
最大転送速度 | 115.2kbps | ||||
RS-232 | TIA/EIA-232 (RS-232) シリアルポート | ||||
インタフェース | 1 ポート | ||||
コネクタ | D-SUB 9 ピン(オス) | ||||
転送速度 | 115.2kbps | ||||
転送モード | 全二重 | ||||
モデム信号 | DTE (DTR, DSR, CTS, RTS, CD, RI) | ||||
SD Card | SDメモリカード | ||||
インタフェース | 1スロット | ||||
コネクタ | SDカードスロット | ||||
最大転送速度 | 24MByte/sec (SD mode 4bit data) | ||||
ブート機能 | MMCブート対応(CONFIGスイッチでブートデバイス切り替え) | ||||
モバイル無線通信モジュール | オンボードLGA | ||||
LTEカテゴリ | LTE Cat.4 | ||||
モジュール | Quectel EC25-J (マルチキャリア) | ||||
インタフェース | USB2.0 High Speed 内部接続 | ||||
SIMスロット | 標準SIMカードスロット×1 | ||||
アンテナコネクタ | SMAコネクタ×2 | ||||
無線通信モード | LTE-FDD Band 1 (2.1GHz帯) Band 3 (1.7GHz帯) Band 8 (900MHz帯) Band 18 (800MHz帯) Band 19 (800MHz帯) Band 26 (800MHz帯) WCDMA Band 1 (2.1GHz帯) Band 6 (800MHz帯) Band 8 (900MHz帯) Band 19 (800MHz帯) LTE-TDD Band 41(2.5GHz 帯) |
||||
最大転送速度 | LTE Cat.4 下り150Mbps/上り50Mbps (理論最大値) |
||||
接点入力 | 電圧接点入力 | ||||
ポート数 | 4CH (DIN A0~A3) | ||||
コモン | 4CH/コモン | ||||
入力電圧 | DC12V~24V±10% (DC10.8V~26.4V) | ||||
入力閾値 | ON : DC10V以上 OFF : DC3V以下 |
||||
入力電流 | 約2.5mA~5mA | ||||
入力インピーダンス | 約6kΩ | ||||
入力フィルタ | ソフトウェア | ||||
ソフト割り込み | チャネル毎に設定 (立ち上がり・立ち下がりエッジ選択可) |
||||
絶縁方式 | フォトカプラ絶縁 | ||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||
コネクタ | スクリューレス端子台5ピン (接点出力と一体型) | ||||
接点出力 | オープンコレクタ出力 | ||||
ポート数 | 2CH (DOUT A0~A1) | ||||
コモン | 2CH/コモン | ||||
負荷電圧 | DC26.4V(最大) | ||||
負荷電流 | 50mA(最大) | ||||
ON電圧 | DC 1.1V以下 (最大負荷時) | ||||
OFF時漏洩電流 | 0.1mA以下 | ||||
保護機能 | 過電流保護 | ||||
絶縁方式 | フォトカプラ絶縁 | ||||
絶縁耐圧 | DC500V 1分間, 外部端子~内部回路間 | ||||
ポート数 | 2CH (DOUT A0~A1) | ||||
コネクタ | スクリューレス端子台3ピン (接点入力と一体型) | ||||
拡張インタフェース | |||||
WLAN / 無線LAN | - | IEEE 802.11a/b/g/n | |||
アンテナコネクタ | - | SMAコネクタ x1 | |||
無線通信モード | - | 無線LAN IEEE802.11a/b/g/n Dual band 2.4GHz/5GHz (排他使用) 20MHz/40MHz channel bandwidth |
|||
周波数帯域 | - | 無線LAN 2412MHz – 2472MHz (13ch) 5180MHz – 5240MHz (W52/4ch) 5260MHz – 5320MHz (W53/4ch) 5500MHz – 5700MHz (W56/11ch) * W53/W56, DFSはStation modeのみ |
|||
無線認証 | - | R 201-190292 | |||
最大転送速度 | - | 無線LAN 11b : 11Mbps 11g/a : 54Mbps 11n : 150Mbps |
|||
動作モード | - | *動作モードの実装詳細はソフトウェアドライバによる | |||
表示機能 LED | - | 無線LANステータス:赤色/緑色 2色LED ソフト制御 | |||
表示機能 | |||||
LED | |||||
Power | 電源ステータス | 赤色/緑色 2色 LED ソフト制御 | |||
STATUS 1/COM | システムステータス1 | 赤色/緑色 2色 LED ソフト制御 | |||
STATUS 2/RUN | システムステータス2 | 赤色/緑色 2色 LED ソフト制御 | |||
STATUS 3/STS | システムステータス3 | 赤色/緑色 2色 LED ソフト制御 | |||
ANT | アンテナレベル | 赤色/緑色 2色 LED | |||
MOBILE/SESSION | モバイルステータス | 赤色/緑色 2色 LED | |||
ETHER 0 ※RJ-45コネクタに内蔵 |
SPEED | 橙色 1色 LED | |||
LINK/Activity | 緑色 1色 LED | ||||
スイッチ | |||||
INITスイッチ | プッシュ・スイッチ | ||||
OPTIONスイッチ | プッシュ・スイッチ | ||||
CONFIGスイッチ | モード設定用4bit DIPスイッチ | ||||
監視機能 | |||||
内部温度センサ | 温度センサデバイス | ||||
内部電圧監視 | PMICによる電圧監視 | ||||
入力電圧監視 | MPU A/Dコンバータによる電圧監視 | ||||
スリープ機能 | |||||
スリープモード(2種類) | ・スタンバイモード(MPU Power ON/メモリ保持) ・シャットダウンモード(MPU Power OFF/コールドスタート) |
||||
スリープ条件 | ソフトウェアコマンド設定 | ||||
スタンバイモード ウェイクアップ条件 |
・RTCタイマ ・OPTIONスイッチ ・DIN Port ・モバイル無線通信モジュール着信 ・MCU Request (それぞれソフトウェアの実装による) |
||||
シャットダウンモード ウェイクアップ条件 |
・RTCタイマ ・OPTIONスイッチ ・モバイル無線通信モジュール着信 ・MCU Request (それぞれソフトウェアの実装による) |
||||
カレンダ機能 | |||||
リアルタイムクロック | I2C RTCデバイス | ||||
バックアップ電池 | 3Vリチウム電池 | ||||
瞬時停電バックアップ機能 | |||||
給電方式 | 双方向チャージ・バック式レギュレータ | ||||
給電時間 | 700ms (負荷状態による) | ||||
通知機能 | 停電発生をホストMPUおよびMCUへ通知 MCUによる停電発生記録 |
||||
外形寸法(突起物除く) | |||||
W(幅) | 137.0mm | 137.0mm | |||
D(奥行き) | 93.0mm | 93.0mm | |||
H(高さ) | 25.0mm | 32.0mm | |||
重量(ケーブル等除く) | |||||
本体のみ | 約380g | 約420g | |||
電源 | |||||
本体DC入力電圧 | DC9V~DC36V | ||||
本体電源コネクタ | ピン・ヘッダ・コネクタ 2ピン(JST VHコネクタ) | ||||
本体FG端子 | M4ねじ端子 | ||||
消費電流 | DC12V/最大 | 約343mA | 約430mA | ||
DC12V/待機(CPUアイドル・LTE待受状態) | 約90mA | 約104mA | |||
DC12V/スリープ(スタンバイモード) | 約24mA | 約29.5mA | |||
DC12V/スリープ(シャットダウンモード) | 約1.35mA | 約1.4mA | |||
バックアップ電源 | カレンダ機能用リチウム電池(ソケット式) | ||||
環境条件 | |||||
動作環境 | 温度:-20℃~+60℃ | ||||
湿度:10%~95%RH(結露なきこと) | |||||
保存環境 | 温度:-20℃~+70℃ | ||||
湿度:10%~95%RH(結露なきこと) | |||||
冷却方式 | 自然空冷 | ||||
MTBF(推測値) | 257,760h以上 | 231,720h以上 | |||
規制・認証 | |||||
電波障害自主規制 | VCCI Class A | ||||
安全基準 | 社内基準準拠 | ||||
静電気放電イミュニティ | IEC 61000-4-2(JIS C61000-4-2) レベル3 | ||||
放射無線周波数電磁界イミュニティ | IEC 61000-4-3(JIS C61000-4-3) レベル3 | ||||
電気的ファストトランジェント/ バーストイミュニティ |
IEC 61000-4-4(JIS C61000-4-4) レベル2 | ||||
サージイミュニティ | IEC 61000-4-5(JIS C61000-4-5) レベル2 | ||||
伝導妨害イミュニティ | IEC 61000-4-6(JIS C61000-4-6) レベル3 | ||||
耐振動性 | JIS D1601 1種A種 JIS D1601 2種A種 JIS E4031 2種B種 |
FutureNet NXR-G050/L FutureNet NXR-G050/LW |
|||
---|---|---|---|
ブリッジ | ブリッジ機能 | ○ | |
STP | - | ||
ブリッジフィルタ最大設定数 | Flowlist数:64個 | ||
VLAN | 802.1QタグVLAN | 〇 | |
ポートVLAN | - | ||
PPPoE | マルチセッション | 〇 | |
パフォーマンス | パケット処理能力(pps) | - | |
スループット(Mbps) | 通常時 | - | |
IPsec接続時 | - | ||
L2TPv3接続時 | - | ||
L2TPv3 over IPsec接続時 | - | ||
ルーティングプロトコル | IPv4 | スタティックルート | 最大256 |
RIP/RIPv2 | ○ | ||
OSPF | - | ||
BGP4 | ○ | ||
IPv6 | スタティックルート | 最最大256 | |
BGP4+ | ○ | ||
ポリシールーティング | ○ | ||
VPN機能 | IPsec | 鍵交換プロトコル | IKEv1/IKEv2 ※同時利用可能 |
暗号化アルゴリズム | DES、3DES、AES128/192/256、NULL | ||
認証アルゴリズム | MD5、SHA-1、SHA-2(256/384/512)、NULL | ||
DH Group | Group 1/2/5/14/15/16/17/18/19/20/21/25/26 | ||
最大拠点数 | 32 | ||
L2TP/Ipsec (スマートフォン対応) |
最大アカウント数 | 16 | |
同時接続数 | 16 | ||
GRE/IPinIP | IPinIP最大拠点数 | 64 | |
GRE最大拠点数 | |||
L2TPv3 | 最大拠点数 | 16 | |
L2TPv3フィルタ | ○ | ||
セキュリティ機能 | ファイアウォール機能 | パケットフィルタリング | ACL 256個 ※システム全体で768ルールまで設定可能 |
フィルタログ出力 | ○ | ||
ステートフルパケットインスペクション | ○ | ||
DDoS対策 | ○ | ||
P2P検出機能 ※9 | ○ | ||
WEB認証 | ○ | ||
冗長化機能 | VRRP | ○ | |
IPsec接続バックアップ機能 | ○ | ||
L2TPv3接続バックアップ機能 | ○ | ||
ネットワークイベント機能 | 最大設定数 | 32 | |
監視対象 | インタフェース link状態 / IKE SA状態 / IP reachabilit(Ping監視) / VRRP状態 | ||
アクション | VRRP Priority変更 / IPsec接続・切断・再接続/PPP接続・切断 / Tunnelインタフェース up・down / L2TPv3 tunnel 接続・切断(PPPのインタフェース link監視のみ) / IPsec local policy変更 / IPsec isakmp policy変更 / System restart/BGP advertise-route有効化・無効化 / スタティックルート(IPv4)有効化・無効化 | ||
QoS機能 | 優先制御 | ○ | |
帯域制御 | ○ | ||
TOS、Precedence、DSCP書き換え | ○ | ||
NAT/NAPT機能 | 最大セッション数 | 65536 | |
IPマスカレード | ○ | ||
スタティックNAT | ○ | ||
SIP-NAT | ○ | ||
UPnP | ○ | ||
運用管理機能 | ユーザインタフェース | CLI(コンソール、telnet、ssh)、Web GUIによる基本設定 | |
ログ転送(SYSLOGサーバ、メール) | ○ | ||
ネットワーク診断機能 | ○ | ||
SNMP | ○ | ||
外部メモリへのコンフィグ、ログ保存 | ○(オプション:USB-8GB) | ||
内蔵フラッシュへのログ保存 | ○ | ||
システムモニタ機能 ※10 | ○ | ||
その他機能 | DHCPサーバ/リレーエージェント | ○ | |
DHCPv6サーバ | ○ | ||
DNSキャッシュ | ○ | ||
ダイナミックDNS | ○ | ||
NTPサーバ/クライアント | ○ | ||
アクセスサーバ | ○ | ||
データコネクト | - | ||
PPPoEブリッジ(パススルー) | - | ||
IPv6ブリッジ(IPv6パススルー) | - | ||
IPsecパススルー | ○ | ||
PPTPパススルー | ○ |
- 最新ファームウェアの機能になります。
- フレームサイズ1518byteでのIXIAによる片方向通信の測定結果(fast-forwarding有効)
- フレームサイズ1518byteでのIXIAによる双方向通信の測定結果(fast-forwarding有効)
- フレームサイズ1424byte、暗号化方式 AES-256, Hash SHA256(phase1&2共通)を使用したIPsec片方向通信でのIXIAによる測定結果(fast-forwarding有効)
- フレームサイズ1480byteでのIXIAによる片方向通信の測定結果(fast-forwarding有効)
- フレームサイズ1418byte、暗号化方式 AES-256, Ha
- フレームサイズ1518byte、256セッションでのIXIAによる片方向通信の測定結果(fast-forwarding有効)
- フレームサイズ1424byte、256セッション、暗号化方式 AES-256, Hash SHA256(phase1&2共通)を使用したIPsec片方向通信でのIXIAによる測定結果(fast-forwarding有効)
- フレームサイズ1418byte、256セッション、暗号化方式 AES-256, Hash SHA256(phase1&2共通)を使用したIPsec片方向通信でのIXIAによる測定結果(fast-forwarding有効)
- 検出対象のP2Pアプリケーション:Winn(y ver2)/Share(Ex2)/BitTorrent
- Lood average/Free memory/Session数をGUIで表示
- DDoS対策 Smurf攻撃対策、SYN攻撃対策、DDoS時の大量log抑制機能、spi filter
-
