2. NAT設定

2-1. IPマスカレード設定

送信元IPアドレスをIPマスカレードを有効にしたインタフェースのIPアドレスに変換する設定例です。



コンテンツ
構成図 設定フロー 設定例 設定例解説 端末の設定例 付録



【 構成図 】

  • この設定例では、接続しているISPのDNSサーバアドレスを以下とします。
    プライマリDNSサーバ：203.0.113.253
    セカンダリDNSサーバ：203.0.113.254

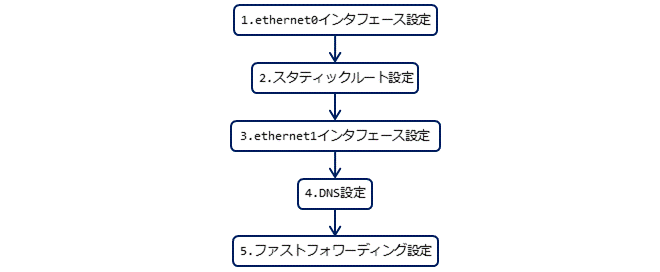

【 設定フロー 】



【 設定例 】

nxrg100#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24
nxrg100(config-if)#exit
nxrg100(config)#ip route 0.0.0.0/0 203.0.113.2
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#ip address 203.0.113.1/30
nxrg100(config-if)#ip masquerade
nxrg100(config-if)#ip spi-filter
nxrg100(config-if)#ip tcp adjust-mss auto
nxrg100(config-if)#exit
nxrg100(config)#dns
nxrg100(config-dns)#service enable
nxrg100(config-dns)#address 203.0.113.253
nxrg100(config-dns)#address 203.0.113.254
nxrg100(config-dns)#exit
nxrg100(config)#fast-forwarding enable
nxrg100(config)#exit
nxrg100#save config



【 設定例解説 】

1. <LAN側(ethernet0)インタフェース設定>
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。



2. <スタティックルート設定>
nxrg100(config)#ip route 0.0.0.0/0 203.0.113.2

デフォルトルートを設定します。



3. <WAN側(ethernet1)インタフェース設定>
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#ip address 203.0.113.1/30

ethernet1インタフェースのIPアドレスを設定します。

nxrg100(config-if)#ip masquerade

IPマスカレードを有効にします。この設定を有効にすると、ethernet1インタフェースからパケットを送信する際、送信元IPアドレスをethernet1インタフェースのIPアドレスに変換します。

nxrg100(config-if)#ip spi-filter

ステートフルパケットインスペクションを有効にします。

nxrg100(config-if)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。



4. <DNS設定>
nxrg100(config)#dns
nxrg100(config-dns)#service enable

DNSサービスを有効にします。

nxrg100(config-dns)#address 203.0.113.253
nxrg100(config-dns)#address 203.0.113.254

プロバイダから指定されたプライマリ,セカンダリのDNSサーバアドレスを設定します。



5. <ファストフォワーディング設定>
 nxrg100(config)#fast-forwarding enable

ファストフォワーディングを有効にします。ファストフォワーディングを有効にすることでパケット転送を高速に処理することができます。
(☞) ファストフォワーディングの詳細および利用時の制約については、NXR,WXRシリーズのユーザーズガイド(CLI版)に記載されているファストフォワーディングの解説をご参照ください。



【 端末の設定例 】

IPアドレス 192.168.10.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1
DNSサーバアドレス
