  FutureNet CB-230

  • サポート情報
  • ダウンロード情報

FutureNet CB-100

FutureNet CB-230

標準価格: オープンプライス

JANコード:4540428003505

インタフェース
  • RS-232
  • DC出力制御用DI
  • DC入力断通知用DI
  • DC入力断通知用DO
  • DC出力
  • ×1
  • ×1
  • ×1
  • ×1
  • ×1
  •
  •
  •
オプション
  • CB用ACアダプタセット
  • BKT-1
  • dbk-1
  • DBK-2
  • BKT-CB-S1
同梱物
  • 保証書
  • 取扱説明書
  • 製品概要
  • 利用例
  • 仕様

リチウムイオン電池を内蔵しており、最大で約7時間程度(負荷2W時)の電源バックアップが可能で、電圧変動や瞬停など電源環境が不安定な場合でも各種装置に安定した電源を供給することができます。

DC出力(12V)は接点入力やRS-232による制御ができ外部装置からの信号によりDC出力のON/OFF/リセットができます。

またスケジュールによる制御にも対応しており、外部装置を使用する時だけ電源を供給するようなこともでき、システム全体の電力消費を最小限に抑えることができます。

また、入力DC電圧が低下した場合に接点出力やRS-232により外部装置にアラート通知する機能も搭載しており、外部装置は電源供給が断たれる前にデータ保存するなど、安全にシステムを停止することができます。

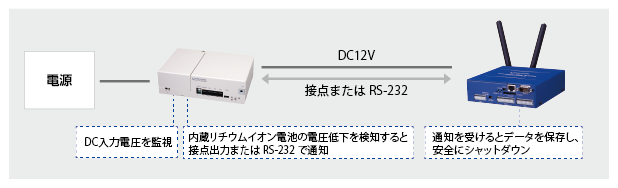

■FutureNet MAシリーズを安全に停止

MAのデータ保全



■電源環境が不安定な場合の瞬停対策

電源環境が不安定な場合の瞬停対策

FutureNet CB-230
CPU
CPU ARM Coretex-M4
内部動作周波数 16MHz
メモリ
FLASH CPU 内蔵 FLASH MEMORY
容量 1Mbyte
SRAM CPU 内蔵 SRAM
容量 128kbyte
インタフェース
シリアル制御用 RS-232
インタフェース 1 ポート
コネクタ D-sub 9pin(Male)
その他 115.2kbps
DI Port 接点入力ポート
ポート数 2 CH
入力方式 電圧接点入力/無電圧接点入力
入力電圧 DC10.8V ~ 26.4V
入力閾値 ON : DC10V 以上
OFF : DC3V 以下
入力電流 約 1mA ~ 2.2mA
入力インピーダンス 約 4.8kΩ
絶縁方式 フォトカプラ絶縁
絶縁耐圧 DC500V 1 分間, 外部端子 ~ 内部回路間
コネクタ ロック付コネクタ(HRS DF63-2P-3.96DS)
DO Port 接点出力ポート
インタフェース 1 CH
コモン GND
負荷電圧 DC26.4V(最大)
負荷電流 50mA(最大)
ON電圧 DC 1.1V 以下 (最大負荷時)
OFF時漏洩電流 0.1mA 以下
保護機能 過電流保護
絶縁方式 フォトカプラ絶縁
絶縁耐圧 DC500V 1 分間, 外部端子 ~ 内部回路間
コネクタ ロック付コネクタ(HRS DF63-2P-3.96DS)
DIOPW 接点専用絶縁電源
ポート数 1 CH
出力電圧 DC+24V Max50mA
コネクタ ロック付コネクタ(HRS DF63-2P-3.96DS)
カレンダ機能
リアルタイムクロック CPU 内蔵 RTC
バックアップ電源 リチウム電池
表示機能
LED
STS 電源ステータス 赤色/緑色 2色 LED
OUT DC+12V 出力 赤色/緑色 2色 LED
DO DO 赤色/緑色 2色 LED
DI DI 赤色/緑色 2色 LED
BAT バッテリ残量表示 赤色/緑色 2色 LED
スイッチ
INIT スイッチ プッシュスイッチ(初期化スイッチ)
電源スイッチ スライドスイッチ(バッテリ切り離し用)
外形寸法(突起物除く)
筐体外形 W150.0mm x D101.5mm x H43.0mm
重量(アダプタ・ケーブル等除く)
本体重量 740g
電源
電源出力 出力電圧 10.8V~13.2V
最大供給電力 12W
電源コネクタ ロック付コネクタ (JST S2P-VH)
電源入力
(DCIN)
入力電圧 DC+10.0V ~ +36.0V
電源コネクタ ロック付コネクタ (JST S3P-VH)
電源入力
(DC12V)
入力電圧 12V±10%
電源コネクタ DC ジャック(EIAJ4,φ5mm) DC12V 専用
消費電力 最大時 : 約4.7W
* 供給電力含まず
* 充電電力分 最大約4W
発熱量(最大) 約4.0kcal/h
RTC バックアップ電源 カレンダ機能用リチウム電池
(BR1225A 使用時/保持時間 約 5 年)
バックアップ機能
バックアップ方式 リチウムイオン電池
電池容量 3350mAh 1 本 (7.2V)
電池充電時間 約8 時間(完全放電状態から満充電まで)
バックアップ時間(目安)
*稼働初期の値
負荷 2W: 約8 時間
負荷 4W: 約4 時間
負荷 6W: 約3 時間
負荷 8W: 約2 時間
負荷12W: 1.5 時間
バックアップ時間経年変化 経年変化
 約-30%(約6年 25℃)
サイクル変化
 約-30%(充放電回数 約500 回)
環境条件
動作環境 温度: 0℃ ~ +40℃
湿度: 10% ~ 90%(結露なきこと)
保存環境 温度: -20℃ ~ +50℃
湿度: 10% ~ 90%(結露なきこと)
冷却方式 自然空冷
MTBF(推測値) 207,000 時間以上
取り付け金具 BKT-1/DBK-1/2段重ね金具(CB-100 と同じもの)
規制・認証
電波規制 VCCI Class A
安全基準 社内基準準拠
静電気放電イミュニティ IEC 61000-4-2 (JIS C61000-4-2) レベル 3
放射無線周波数電磁界イミュニティ IEC 61000-4-3 (JIS C61000-4-3) レベル 3
電気的ファストトランジェント/バーストイミュニティ IEC 61000-4-3 (JIS C61000-4-3) レベル 2
伝導妨害イミュニティ IEC 61000-4-6 (JIS C61000-4-6) レベル 3

※これらの仕様は予告なく変更されることがあります。
