2. 無線LAN設定(NXR-G260シリーズ)

2-7. 無線LAN設定7(RADIUS連携)

RADIUSサーバと連携することで無線LANでIEEE802.1X認証を行う設定例です。



【対象機種】NXR-G260シリーズ



コンテンツ
構成図 設定データ 設定例 設定例解説 端末の設定例 補足 付録

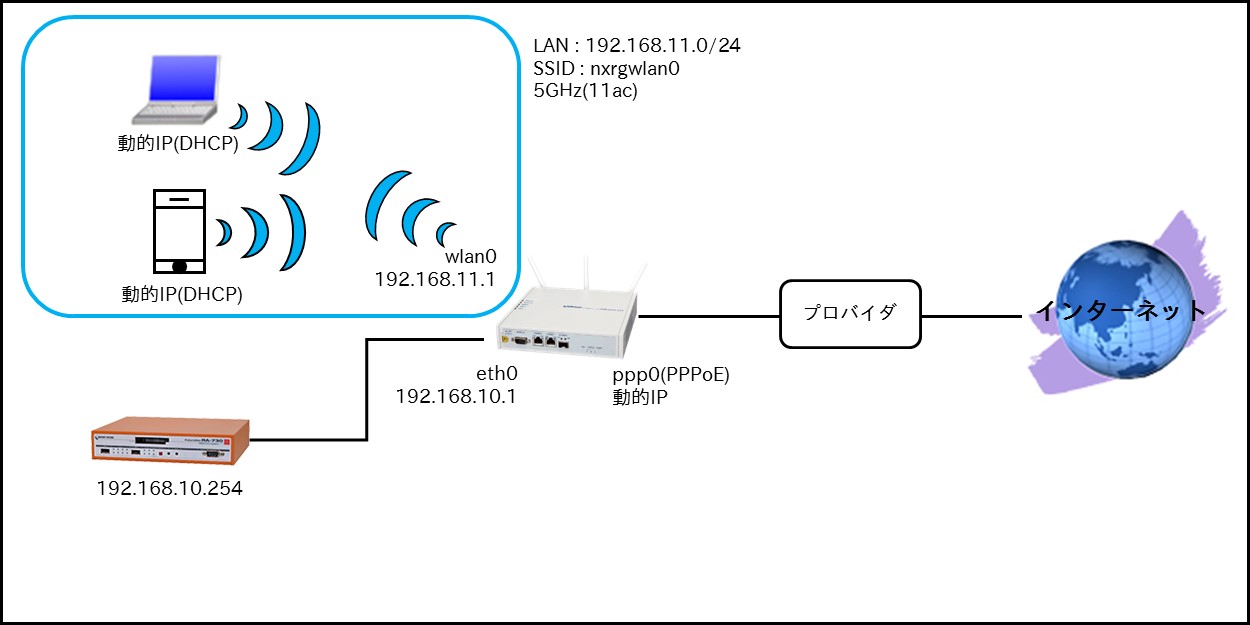

【 構成図 】

  • SSIDは「nxrgwlan0」,「nxrgwlan1」の2つを設定します。
  • DHCPサーバを動作させることで、無線LAN端末にIPアドレスを配布します。
  • この設定例ではRADIUSサーバとして弊社FutureNet RAシリーズを利用して動作確認を行っています。
    https://www.centurysys.co.jp/products/securityserver/index.html



【 設定データ 】

設定項目 設定内容
有線LAN側インタフェース ethernet0のIPアドレス 192.168.10.1/24
無線LAN側インタフェース wlan0のIPアドレス 192.168.11.1/24
SSID nxrgwlan0
認証方式 WPA2-EAP
暗号方式 AES
RADIUS サーバのIPアドレス 192.168.10.254
パスワード nxrgpass
ポート番号 1812
NAS-IP-Address 192.168.11.1
NAS-Identifier nxrgw0
ANY接続 拒否しない
SSID隠蔽 しない
プライバシープロテクション 無効
接続台数制限 32台
無線モジュール(wifi0) 無線方式 11ac
チャネル オート
WAN側インタフェース PPPoEクライアント(ethernet1) ppp0
ppp0のIPアドレス 動的IPアドレス
IPマスカレード 有効
SPIフィルタ 有効
TCP MSS調整 オート
ISP接続用ユーザID test1@example.jp
ISP接続用パスワード test1pass
スタティックルート 宛先IPアドレス 0.0.0.0/0
ゲートウェイ(インタフェース) ppp0
DHCPサーバ No.1 IPアドレス払い出し範囲(始点) 192.168.11.200
IPアドレス払い出し範囲(終点) 192.168.11.210
ゲートウェイ 192.168.11.1
プライマリDNSサーバ 192.168.11.1
DNS  サービス 有効

【 設定例 】

nxrg260#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg260(config)#interface ethernet 0
nxrg260(config-if)#ip address 192.168.10.1/24
nxrg260(config-if)#exit
nxrg260(config)#interface wlan 0
nxrg260(config-wlan)#ip address 192.168.11.1/24
nxrg260(config-wlan)#wlan ssid nxrgwlan0
nxrg260(config-wlan)#wlan radius authentication 192.168.10.254 password nxrgpass port 1812
nxrg260(config-wlan)#wlan radius attribute nas-ip-address 192.168.11.1
nxrg260(config-wlan)#wlan radius attribute nas-identifier nxrgw0
nxrg260(config-wlan)#wlan authenticate wpa2-eap aes
nxrg260(config-wlan)#wlan guest-mode enable
nxrg260(config-wlan)#wlan access-point-bridge enable
nxrg260(config-wlan)#wlan max-associations 32
nxrg260(config-wlan)#exit
nxrg260(config)#wifi 0
nxrg260(config-wifi)#mode 11ac
nxrg260(config-wifi)#channel auto
nxrg260(config-wifi)#exit
% Executing setup, Please Wait.
nxrg260(config)#dhcp-server 1
nxrg260(config-dhcps)#network 192.168.11.0/24 range 192.168.11.200 192.168.11.210
nxrg260(config-dhcps)#gateway 192.168.11.1
nxrg260(config-dhcps)#dns-server 192.168.11.1
nxrg260(config-dhcps)#exit
nxrg260(config)#ip route 0.0.0.0/0 ppp 0
nxrg260(config)#ppp account username test1@example.jp password test1pass
nxrg260(config)#interface ppp 0
nxrg260(config-ppp)#ip address negotiated
nxrg260(config-ppp)#ip masquerade
nxrg260(config-ppp)#ip spi-filter
nxrg260(config-ppp)#ip tcp adjust-mss auto
nxrg260(config-ppp)#ppp username test1@example.jp
nxrg260(config-ppp)#exit
nxrg260(config)#interface ethernet 1
nxrg260(config-if)#no ip address
nxrg260(config-if)#pppoe-client ppp 0
nxrg260(config-if)#exit
nxrg260(config)#dns
nxrg260(config-dns)#service enable
nxrg260(config-dns)#exit
nxrg260(config)#exit
nxrg260#save config

【 設定例解説 】

1. <有線LAN側(ethernet0)インタフェース設定>
nxrg260(config)#interface ethernet 0
nxrg260(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。



2. <無線LAN側(wlan0)インタフェース設定>
nxrg260(config)#interface wlan 0
nxrg260(config-wlan)#ip address 192.168.11.1/24

wlan0インタフェースのIPアドレスを設定します。

nxrg260(config-wlan)#wlan ssid nxrgwlan0

SSIDを設定します。

nxrg260(config-wlan)#wlan radius authentication 192.168.10.254 password nxrgpass port 1812

RADIUSサーバのIPアドレス,パスワード,ポート番号を設定します。

nxrg260(config-wlan)#wlan radius attribute nas-ip-address 192.168.11.1

RADIUSサーバに通知するアトリビュートとしてNAS-IP-Addressを設定します。

nxrg260(config-wlan)#wlan radius attribute nas-identifier nxrgw0

RADIUSサーバに通知するアトリビュートとしてNAS-Identifierを設定します。

nxrg260(config-wlan)#wlan authenticate wpa2-eap aes

認証方式と暗号化方式を設定します。

nxrg260(config-wlan)#wlan guest-mode enable
nxrg260(config-wlan)#wlan access-point-bridge enable
nxrg260(config-wlan)#wlan max-associations 32

ゲストモード、アクセスポイントブリッジを有効に設定します。また接続台数制限を設定します。
(☞) アクセスポイントブリッジを有効に設定することでプライバシープロテクションが無効になります。



3. <無線モジュール(wifi0)設定>
nxrg260(config)#wifi 0
nxrg260(config-wifi)#mode 11ac
nxrg260(config-wifi)#channel auto

無線方式、チャネルを設定します。
(☞) 802.11acで無線LANの通信速度を向上させたい場合はこちら



4. <DHCPサーバ設定>
nxrg260(config)#dhcp-server 1
nxrg260(config-dhcps)#network 192.168.11.0/24 range 192.168.11.200 192.168.11.210
nxrg260(config-dhcps)#gateway 192.168.11.1
nxrg260(config-dhcps)#dns-server 192.168.11.1

DHCPサーバのサーバナンバを1とし、配布するIPアドレス情報を設定します。
(☞) このDHCPサーバはSSID「nxrgwlan0」用となります。またwlan0インタフェースで動作します。



5. <スタティックルート設定>
nxrg260(config)#ip route 0.0.0.0/0 ppp 0

デフォルトルートを設定します。



6. <PPPアカウント設定>
nxrg260(config)#ppp account username test1@example.jp password test1pass

PPPoE接続で使用するISP接続用ユーザID,パスワードを設定します。
(☞) ここで設定したアカウントはppp0インタフェースの設定で利用します。



7. <WAN側(ppp0)インタフェース設定>
nxrg260(config)#interface ppp 0
nxrg260(config-ppp)#ip address negotiated

ppp0インタフェースのIPアドレスが動的IPアドレスの場合はnegotiatedを設定します。

nxrg260(config-ppp)#ip masquerade
nxrg260(config-ppp)#ip spi-filter
nxrg260(config-ppp)#ip tcp adjust-mss auto

IPマスカレード、ステートフルパケットインスペクションを有効に設定します。またTCP MSSの調整機能をオートに設定します。

nxrg260(config-ppp)#ppp username test1@example.jp

PPPアカウント設定で登録したISP接続用ユーザIDを設定します。



8. <ethernet1インタフェース設定>
nxrg260(config)#interface ethernet 1
nxrg260(config-if)#no ip address
nxrg260(config-if)#pppoe-client ppp 0

PPPoEクライアントとしてppp0インタフェースを使用できるように設定します。



9. <DNS設定>
nxrg260(config)#dns
nxrg260(config-dns)#service enable

DNSサービスを有効にします。



【 端末の設定例 】

192.168.10.0/24 192.168.11.0/24
RADIUSサーバ 無線端末
IPアドレス 192.168.10.100 DHCPサーバから取得
サブネットマスク 255.255.255.0
デフォルトゲートウェイ
DNSサーバ



【 補足 】

802.11acで無線LANの通信速度を向上させたい場合、以下の設定を有効にします。

<クワッドチャネル設定>
(config-wifi)#quad-channel enable

クワッドチャネル設定を有効にします。
(☞) クワッドチャネル設定を変更した場合は、guard-interval、channel、speed、txpower設定が削除されます(初期設定に戻ります)。



<A-MPDU設定>
(config-wifi)#a-mpdu enable

A-MPDU設定を有効にします。



<A-MSDU設定>
(config-wifi)#a-msdu enable

A-MSDU設定を有効にします。



<ガードインターバル設定>
(config-wifi)#guard-interval short

ガードインターバルをshortに設定します。
