3. モバイル設定(NTTドコモ編)

3-1. mopera U定額対応アクセスポイント接続設定

NTTドコモのmopera U定額データプランで利用可能なアクセスポイントに接続し、インターネットアクセスする設定例です。なおNXR-G100/F,NのFOMA通信モジュールを利用した接続設定については3-2. NXRG100/F,N FOMA接続設定をご参照下さい。

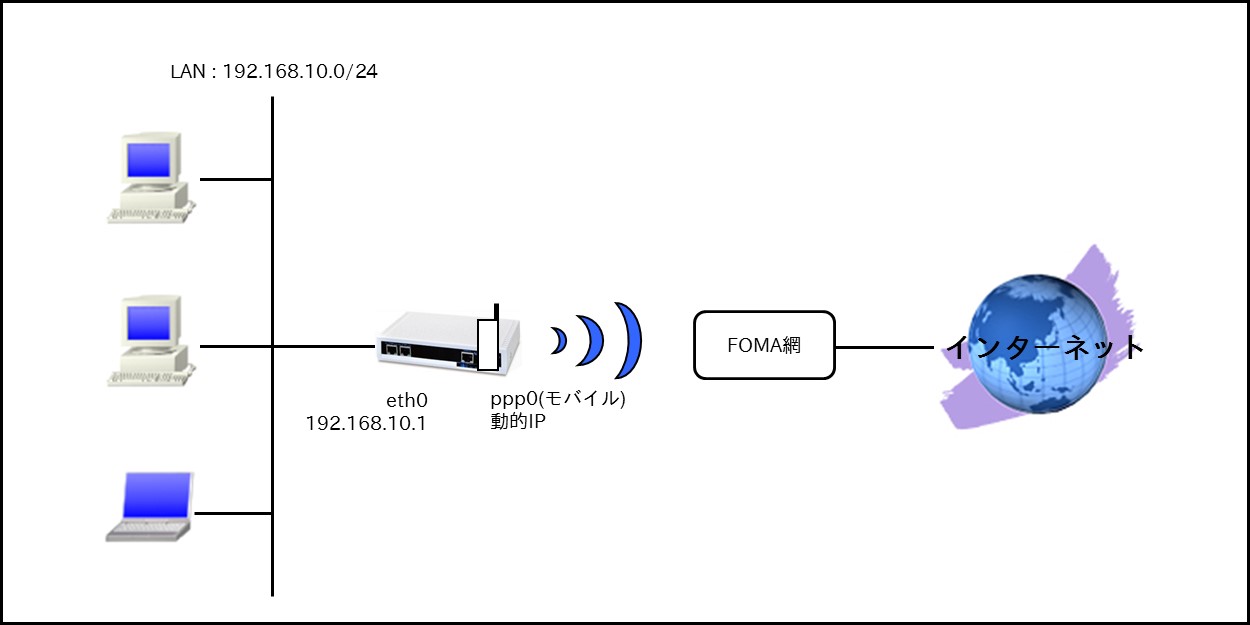

【 構成図 】

【 設定データ 】

設定項目 設定内容
LAN側インタフェース ethernet0のIPアドレス 192.168.10.1/24
WAN側インタフェース mobile0 ppp0
ppp0のIPアドレス 動的IPアドレス
IPマスカレード 有効
SPIフィルタ 有効
TCP MSS調整 オート
PPP接続用ユーザID foma
PPP接続用パスワード foma
APN mopera.flat.foma.ne.jp
CID 5
PDPタイプ IP
発信用電話番号 *99***5#
ダイアルタイムアウト 30秒
スタティックルート 宛先IP アドレス 0.0.0.0/0
ゲートウェイ(インタフェース) ppp0
モバイルエラーリカバリー リセット
LED ext0 mobile0の電波状態表示
DNS サービス 有効

【 設定例 】

nxr120#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
nxr120(config)#interface ethernet 0
nxr120(config-if)#ip address 192.168.10.1/24
nxr120(config-if)#exit
nxr120(config)#ip route 0.0.0.0/0 ppp 0
nxr120(config)#ppp account username foma password foma
nxr120(config)#interface ppp 0
nxr120(config-ppp)#ip address negotiated
nxr120(config-ppp)#ip masquerade
nxr120(config-ppp)#ip spi-filter
nxr120(config-ppp)#ip tcp adjust-mss auto
nxr120(config-ppp)#ppp username foma
nxr120(config-ppp)#mobile apn mopera.flat.foma.ne.jp cid 5 pdp-type ip
nxr120(config-ppp)#dial-up string *99***5#
nxr120(config-ppp)#dial-up timeout 30
nxr120(config-ppp)#exit
nxr120(config)#mobile error-recovery-reset
nxr120(config)#mobile 0 ppp 0
nxr120(config)#system led ext 0 signal-level mobile 0
nxr120(config)#dns
nxr120(config-dns)#service enable
nxr120(config-dns)#exit
nxr120(config)#exit
nxr120#save config

【 設定例解説 】

1. <LAN側(ethernet0)インタフェース設定>
nxr120(config)#interface ethernet 0
nxr120(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。



2. <スタティックルート設定>
nxr120(config)#ip route 0.0.0.0/0 ppp 0

デフォルトルートを設定します。



3. <PPPアカウント設定>
nxr120(config)#ppp account username foma password foma

ppp0インタフェースで使用するPPP接続用ユーザID,パスワードを設定します。
(☞) ここで設定したアカウントはppp0インタフェースの設定で利用します。
(☞) mopera Uの定額データプランでは通常ユーザID,パスワードは任意となりますので、ここではユーザIDをfoma,パスワードをfomaとします。



4. <WAN側(ppp0)インタフェース設定>
nxr120(config)#interface ppp 0
nxr120(config-ppp)#ip address negotiated

ppp0インタフェースのIPアドレスが動的IPアドレスの場合は、negotiatedを設定します。
(☞) IPアドレスにnegotiatedを設定した場合はプロバイダ等から払い出されたIPアドレス(IPCPで取得したIPアドレス)を利用します。

nxr120(config-ppp)#ip masquerade
nxr120(config-ppp)#ip spi-filter
nxr120(config-ppp)#ip tcp adjust-mss auto

IPマスカレード、ステートフルパケットインスペクションを有効に設定します。またTCP MSSの調整機能をオートに設定します。

nxr120(config-ppp)#ppp username foma

PPP接続用ユーザIDを設定します。

nxr120(config-ppp)#mobile apn mopera.flat.foma.ne.jp cid 5 pdp-type ip

APN,CID,pdp-typeを設定します。
(☞) すでに利用予定のAPN情報がモバイルデータ通信端末に登録されている場合は、mobile apnコマンドを設定しなくてもdial-up stringコマンドで、利用予定のAPN情報に対応したCIDを指定することによりPPP接続することが可能です。

nxr120(config-ppp)#dial-up string *99***5#

発信用の電話番号を設定します。
(☞) 電話番号の#の前の数字はCIDを表しています。

nxr120(config-ppp)#dial-up timeout 30

ダイアルタイムアウトを設定します。



5. <モバイルエラーリカバリー設定>
nxr120(config)#mobile error-recovery-reset

モバイルデータ通信端末との通信に重大な問題が発生する可能性が高いと判断した場合、モバイルデータ通信端末のリセットを行うように設定します。



6. <モバイル割り当て設定>
 nxr120(config)#mobile 0 ppp 0

mobile0と認識されているモバイルデータ通信端末とppp0インタフェースの関連づけを行います。
モバイルデータ通信端末をPPPインタフェースで使用する場合は、mobileコマンドによるPPPインタフェースへの関連付けが必要になります。
(☞) mobile0に割り当てられているモバイルデータ通信端末の情報は、show mobile 0コマンドで確認することができます。



7. <システムLED設定>
nxr120(config)#system led ext 0 signal-level mobile 0

モバイルデータ通信端末の電波状態をAUX LED1,2の点灯/消灯で表示するように設定します。



8. <DNS設定>
nxr120(config)#dns
nxr120(config-dns)#service enable

DNSサービスを有効にします。



【 端末の設定例 】

IPアドレス 192.168.10.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1
DNSサーバ
