FutureNet

NXR,WXRシリーズ

NAT・フィルタ編

4. Web認証設定

4-2. URL転送設定

端末からのWEBアクセスに対して指定した任意のURLへ転送する設定例です。



コンテンツ
構成図 設定フロー 設定例 設定例解説 端末の設定例 付録

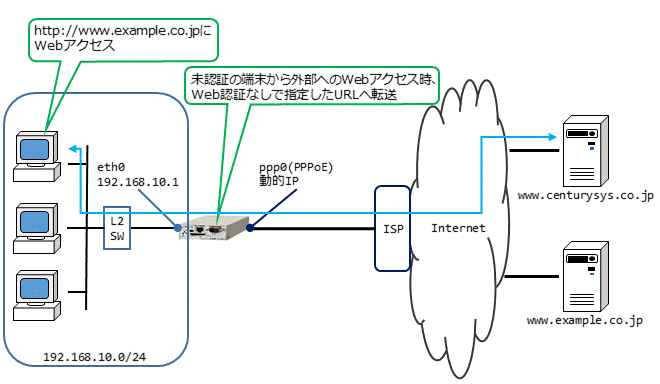

【 構成図 】

  • ルータ配下の端末がTCPポート80番でWebアクセスを行った際に指定したURLへ一度転送します。
  • 指定したURLへ転送(強制認証)後、その端末との間で無通信状態になってから一定時間経過すると、再度Webアクセスを行った際に指定したURLへ転送します。



【 設定フロー 】



【 設定例 】

nxrg100#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24
nxrg100(config-if)#exit
nxrg100(config)#ip route 0.0.0.0/0 ppp 0
nxrg100(config)#ppp account username test1@example.jp password test1pass
nxrg100(config)#interface ppp 0
nxrg100(config-ppp)#ip address negotiated
nxrg100(config-ppp)#ip masquerade
nxrg100(config-ppp)#ip spi-filter
nxrg100(config-ppp)#ip tcp adjust-mss auto
nxrg100(config-ppp)#ppp username test1@example.jp
nxrg100(config-ppp)#exit
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#no ip address
nxrg100(config-if)#pppoe-client ppp 0
nxrg100(config-if)#exit
nxrg100(config)#web-authenticate
nxrg100(config-webauth)#monitor port 80 redirect
nxrg100(config-webauth)#redirect-url http://www.centurysys.co.jp
nxrg100(config-webauth)#log enable
nxrg100(config-webauth)#close idle-timeout 600
nxrg100(config-webauth)#exit
% restart http-server to apply this setting.
nxrg100(config)#exit
nxrg100#restart http-server
http-server starting… done
nxrg100#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg100(config)#dns
nxrg100(config-dns)#service enable
nxrg100(config-dns)#exit
nxrg100(config)#fast-forwarding enable
nxrg100(config)#exit
nxrg100#save config



【 設定例解説 】

1. <LAN側(ethernet0)インタフェース設定>
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。



2. <スタティックルート設定>
nxrg100(config)#ip route 0.0.0.0/0 ppp 0

デフォルトルートを設定します。



3. <PPPアカウント設定>
nxrg100(config)#ppp account username test1@example.jp password test1pass

ppp0インタフェースで使用するISP接続用ユーザID,パスワードを設定します。
(☞) ここで設定したアカウントはppp0インタフェースの設定で指定します。



4. <WAN側(ppp0)インタフェース設定>
nxrg100(config)#interface ppp 0
nxrg100(config-ppp)#ip address negotiated

ppp0インタフェースのIPアドレスを設定します。
(☞) 動的IPアドレスの場合、negotiatedを設定します。

nxrg100(config-ppp)#ip masquerade
nxrg100(config-ppp)#ip spi-filter
nxrg100(config-ppp)#ip tcp adjust-mss auto

IPマスカレード、ステートフルパケットインスペクションを有効に設定します。またTCP MSSの調整機能をオートに設定します。

nxrg100(config-ppp)#ppp username test1@example.jp

ISP接続用ユーザIDを設定します。
(☞) PPPアカウント設定で登録したアカウントを設定します。



5. <ethernet1インタフェース設定>
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#no ip address
nxrg100(config-if)#pppoe-client ppp 0

PPPoEクライアントを設定します。また使用するPPPインタフェースとしてppp0を指定します。



6. <Web認証設定>
nxrg100(config)#web-authenticate
nxrg100(config-webauth)#monitor port 80 redirect

TCPポート80番への接続を監視し、ルータ配下の端末からWEBアクセスする際、Web認証なしで指定したURLへ転送します。

nxrg100(config-webauth)#redirect-url http://www.centurysys.co.jp

転送するURLを設定します。

nxrg100(config-webauth)#log enable

ログの取得を有効にします。

nxrg100(config-webauth)#close idle-timeout 600

URL転送した端末との間で、無通信状態になってから600秒経過すると再度Webアクセスを行った際に指定したURLへ転送します。



7. <HTTPサーバ再起動>
nxrg100#restart http-server

Web認証機能を有効にする場合はHTTPサーバを起動する必要があります。デフォルトではHTTPサーバは起動状態になっていますので、ここではHTTPサーバの再起動を行います。



8. <DNS設定>
nxrg100(config)#dns
nxrg100(config-dns)#service enable

DNSサービスを有効にします。



9. <ファストフォワーディング設定>
nxrg100(config)#fast-forwarding enable

ファストフォワーディングを有効にします。ファストフォワーディングを有効にすることでパケット転送を高速に処理することができます。
(☞) ファストフォワーディングの詳細および利用時の制約については、各シリーズのユーザーズガイド(CLI版)に記載されているファストフォワーディングの解説をご参照ください。



【 端末の設定例 】

IPアドレス 192.168.10.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1
DNSサーバ
