1. シリアル/IP変換設定
1.5 COMリダイレクトサーバ接続(WAN側動的IPアドレス)
当社が提供する「WinComリダイレクタ」を使用することによってセンター側のCOMアプリケーションを利用する例です。あらかじめ、センター側の Windows パソコンに、WinComリダイレクタをインストールしておきます。Windows パソコン上に仮想COMポートを作成し、COMアプリケーションのアクセスポートとして仮想COMポートを指定することにより、遠隔地にあるAS-250の RS-232ポートとの通信が可能になります。
ここではAS-250のインターネット契約は動的IPとし、当社が提供する「WarpLinkDDNS サービス」によるダイナミックDNSを利用します。
WarpLinkDDNS サービスは別途契約が必要です。サービス詳細につきましては、当社営業部までお問い合わせください。
【対象機種】AS-250/F-SC、AS-250/F-KO、AS-250/S、AS-250/KL、AS-250/X、AS-250/NL
【 構成図 】
【 設定例 】
rsport scfcport 40000
rsport 0 lcpkeepalive on
rsport 1 convmode redirect
rsport 1 inactivitytimer 30
domain 0 example testid testpass 0.0.0.0/0 0.0.0.0
nat 0 192.168.254.254 tcp 40000 ipcp 0
nat 47 * * * ipcp 0
dnsrelay activate on
alwaysonconnect activate on
alwaysonconnect domainname example
ddns activate on
ddns userid dummy
ddns password dummy
ddns periodic on
【 設定例解説 】
モバイル接続の設定
rsport 0 lcpkeepalive on
domain 0 example testid testpass 0.0.0.0/0 0.0.0.0
alwaysonconnect activate on
alwaysonconnect domainname example
この設定例ではモバイル接続を常時接続としています。
シリアル変換の設定
シリアル変換機能をCOMリダイレクトサーバに設定します。
rsport 1 inactivitytimer 30
COMリダイレクトサーバの接続待ち受けポートを40000に設定します。
TCP無通信切断タイマを30秒に指定します。
(☞) TCP無通信切断タイマはお客様の利用状況に応じて設定してください。
NATの設定
nat 0 192.168.254.254 tcp 40000 ipcp 0
nat 47 * * * ipcp 0
COMリダイレクトサーバの接続待ち受けポート40000を、WAN側からアクセスできるようにNAT設定します。
DDNSクライアントの設定
DNSリレーを有効にします。
ダイナミックDNS機能を有効にします。
WarpLinkDDNS サービスのユーザIDを設定します。
WarpLinkDDNS サービスのパスワードを設定します。
PPP 接続中に周期的(5分固定)に機器情報送信を行います。
【 WinComリダイレクタ 】
WindowsパソコンにインストールしたWinComリダイレクタを起動します。

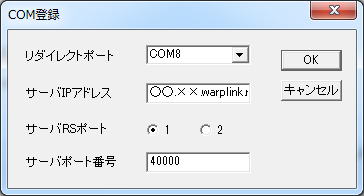

COM登録
COM登録を行い、仮想COMポートを指定します。
リダイレクトポートにCOMアプリケーションのアクセスポートを指定します。
サーバIPアドレスにAS-250のドメイン名ドメイン名 (○○.××.warplink.ne.jp) を指定します。
サーバポート番号にAS-250で設定したCOMリダイレクトサーバの接続待ち受けポート (40000) を指定します。
