5. ボンディング設定

5-4. アクティブ/バックアップ設定（仮想スイッチ対応機種）

ボンディング機能は複数の物理インタフェースを束ねて論理的に1つのインタフェースとして利用することができます。この設定例では通常1つのインタフェースでのみ通信を行い、そのインタフェースで障害が発生した場合はバックアップのインタフェースを使用して通信を継続します。



【対象機種】NXR-650,NXR-610Xシリーズ,NXR-530（2022/1現在）
最新の対応状況は、各製品の更新履歴やユーザーズガイドをご確認ください。



コンテンツ
構成図 設定例 設定例解説 端末の設定例 付録

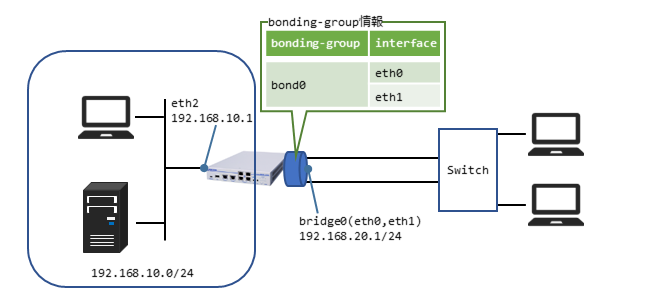

【 構成図 】

  • ethernet0をボンディンググループのプライマリにします。
  • スイッチングハブのインタフェースをボンディング対象にすることはできません。



【 設定例 】

nxr650#configure terminal
nxr650(config)#interface bridge 0
nxr650(config-bridge)#ip address 192.168.20.1/24
nxr650(config-bridge)#bond 0
nxr650(config-bonding)#bonding mode active-backup
nxr650(config-bonding)#exit
nxr650(config-bridge)#exit
nxr650(config)#interface ethernet 0
nxr650(config-if)#bonding-group 0
nxr650(config-if)#bonding-group primary
nxr650(config-if)#exit
nxr650(config)#interface ethernet 1
nxr650(config-if)#bonding-group 0
nxr650(config-if)#exit
nxr650(config)#interface ethernet 2
nxr650(config-if)#ip address 192.168.10.1/24
nxr650(config-if)#exit
nxr650(config)#exit
nxr650#save config



【 設定例解説 】

1. <bridge0インタフェース設定>
nxr650(config)#interface bridge 0
nxr650(config-bridge)#ip address 192.168.20.1/24

bridge0インタフェースのIPアドレスを設定します。

nxr650(config-bridge)#bond 0

ボンディングを設定します。

nxr650(config-bonding)#bonding mode active-backup

ボンディングモードをactive-backupに設定します。



2. <ethernet0インタフェース設定>
nxr650(config)#interface ethernet 0
nxr650(config-if)#bonding-group 0

ボンディンググループを設定します。
(☞) ボンディンググループの番号はbridgeインタフェースで設定したbond番号と同一のものを設定します。

nxr650(config-if)#bonding-group primary

ボンディングプライマリを設定します。



3. <ethernet1インタフェース設定>
nxr650(config)#interface ethernet 1
nxr650(config-if)#bonding-group 0

ボンディンググループを設定します。



4. <ethernet2インタフェース設定>
nxr650(config)#interface ethernet 2
nxr650(config-if)#ip address 192.168.10.1/24

ethernet2インタフェースのIPアドレスを設定します。



5. <設定の保存>
nxr650#save config

設定内容を保存します。



【 端末の設定例 】

192.168.10.0/24 192.168.20.0/24
IPアドレス 192.168.10.100 192.168.20.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1 192.168.20.1
