1. 接点機能の利用

1.3 接点延長(複数機器)

Modbus機能を利用することにより、Ethernet経由で接続されているマスター側XIOの接点入力(DI)の変化をスレーブ側XIOの接点出力(DO)に反映できます。その際、マスター側のそれぞれの接点入力の変化を複数のスレーブ側の接点出力に反映することもできます。

下記の例では、マスター側XIO(XIO_A)のDI0とスレーブ側XIO(XIO_B)のDO0、および、マスター側XIO(XIO_A)のDI1とスレーブ側XIO(XIO_C)のDO0を連動させます。



【対象機種】XIO-100、XIO-110

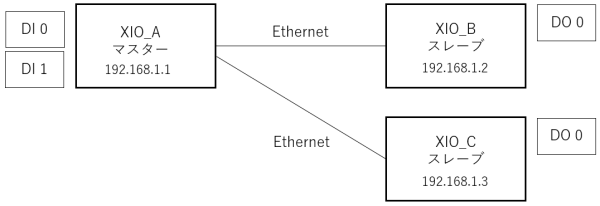

【 構成図 】

XIO_1_many



【 設定例 】

〔XIO_Aの設定〕

ip lan address 192.168.1.1/24
di 0 bind 100
di 1 bind 101
do 100 map modbus 1 0 10 30
do 101 map modbus 2 0 10 30
mb slavemap 1 tcp 192.168.1.2
mb slavemap 2 tcp 192.168.1.3



〔XIO_Bの設定〕

ip lan address 192.168.1.2/24



〔XIO_Cの設定〕

ip lan address 192.168.1.3/24



【 設定例解説 】

〔XIO_Aの設定〕

ip lan address 192.168.1.1/24

IPアドレスを設定します。



di 0 bind 100
di 1 bind 101

接点入力0と仮想接点出力100を連動させます。同様に接点入力1と仮想接点出力101を連動させます。



mb slavemap 1 tcp 192.168.1.2
mb slavemap 2 tcp 192.168.1.3

スレーブ番号1をXIO_B(192.168.1.2)、スレーブ番号2をXIO_C(192.168.1.3)に対応付けます。



do 100 map modbus 1 0 10 30
do 101 map modbus 2 0 10 30

仮想接点出力を登録します。仮想接点出力100をスレーブ番号1(XIO_B)のコイルレジスタ番号0(接点出力0)に対応付けます。同様に仮想接点出力101をスレーブ番号2(XIO_C)のコイルレジスタ番号0(接点出力0)に対応付けます。

※仮想接点出力とは実際の接点出力ではなく、mapコマンドを利用してスレーブ側のコイルレジスタに紐付ける仮の接点出力です。

(☞) コイルレジスタについてはコマンドリファレンスの「MODBUSレジスタ」の章を参照ください。

以上の設定により、マスター側(XIO_A)の接点入力0に変化があった場合、仮想接点出力(100)を通じて、スレーブ側(XIO_B)の接点出力0が変化します。同様に、マスター側(XIO_A)の接点入力1に変化があった場合、仮想接点出力(101)を通じて、スレーブ側(XIO_C)の接点出力0が変化します。



〔XIO_Bの設定〕

ip lan address 192.168.1.2/24

XIOのModbus/TCPサーバ機能は工場出荷時の設定で有効(サーバポート番号502)となっていますので、IPアドレスだけを設定します。



〔XIO_Cの設定〕

ip lan address 192.168.1.3/24

XIOのModbus/TCPサーバ機能は工場出荷時の設定で有効(サーバポート番号502)となっていますので、IPアドレスだけを設定します。
