9. transix IPv4接続(DS-Lite)接続設定

9-4. transix IPv4接続(DS-Lite)接続設定4

IPv4 over IPv6を利用してIPv4通信を可能にするtransix IPv4接続(DS-Lite)の設定例です。この設定例ではNXR配下の端末がtransix IPv4接続(DS-Lite)を利用してIPv4インターネットにのみアクセスします。また、RA(Router Advertisement)でIPv6プレフィックスの払い出しが行われることを想定しています。

※「transix」はインターネットマルチフィード株式会社の登録商標です。



【 本設定例対応機種 】

NXR-1300シリーズ,NXR-650,NXR-610Xシリーズ,NXR-530,NXR-160/LW,NXR-G200シリーズ,NXR-G180/L-CA,NXR-G120シリーズ,NXR-G110シリーズ,NXR-G100シリーズ(2024/1現在)

最新の対応状況は、各製品の更新履歴やユーザーズガイドをご確認ください。



コンテンツ
構成図 設定例 設定例解説 端末の設定例 付録

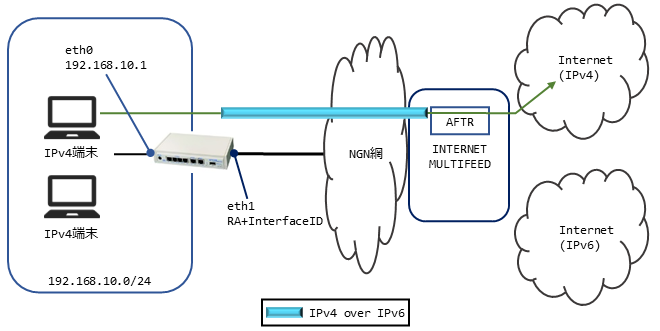

【 構成図 】

  • IPv6プレフィックスはRAで、DNSサーバアドレスはDHCPv6で取得します。
  • ルータ配下の端末にはDHCPでIPv4アドレスを配布します。



【 設定例 】

nxr530#configure terminal
nxr530(config)#ipv6 dhcp-client IPv6DHCPC
nxr530(config-dhcp6c)#information-only enable
nxr530(config-dhcp6c)#option-request dns-servers
nxr530(config-dhcp6c)#exit
nxr530(config)#ip route 0.0.0.0/0 tunnel 1
nxr530(config)#ipv6 access-list eth1_IN permit any any icmpv6
nxr530(config)#ipv6 access-list eth1_IN permit any any udp any 546
nxr530(config)#ipv6 access-list eth1_IN permit any any 4
nxr530(config)#interface ethernet 0
nxr530(config-if)#ip address 192.168.10.1/24
nxr530(config-if)#exit
nxr530(config)#dhcp-server 1
nxr530(config-dhcps)#network 192.168.10.0/24 range 192.168.10.200 192.168.10.210
nxr530(config-dhcps)#gateway 192.168.10.1
nxr530(config-dhcps)#dns-server 192.168.10.1
nxr530(config-dhcps)#exit
nxr530(config)#interface ethernet 1
nxr530(config-if)#no ip address
nxr530(config-if)#ipv6 address autoconfig
nxr530(config-if)#ipv6 dhcp client IPv6DHCPC
nxr530(config-if)#ipv6 access-group in eth1_IN
nxr530(config-if)#ipv6 spi-filter
nxr530(config-if)#exit
nxr530(config)#interface tunnel 1
nxr530(config-tunnel)#tunnel mode ipipv6
nxr530(config-tunnel)#tunnel source ethernet 1
nxr530(config-tunnel)#tunnel destination [AFTRのFQDN]
nxr530(config-tunnel)#ip spi-filter
nxr530(config-tunnel)#ip tcp adjust-mss auto
nxr530(config-tunnel)#no tunnel encap-limit
nxr530(config-tunnel)#exit
nxr530(config)#dns
nxr530(config-dns)#service enable
nxr530(config-dns)#edns-query enable
nxr530(config-dns)#exit
nxr530(config)#fast-forwarding enable
nxr530(config)#exit
nxr530#save config



【 設定例解説 】

1. <DHCPv6クライアント設定>
nxr530(config)#ipv6 dhcp-client IPv6DHCPC

DHCPv6クライアント設定の名前を定義します。

nxr530(config-dhcp6c)#information-only enable

information-only機能を有効にします。

nxr530(config-dhcp6c)#option-request dns-servers

DHCPv6サーバに対してDNSサーバアドレスの通知を要求するように設定します。



2. <IPv4スタティックルート設定>
nxr530(config)#ip route 0.0.0.0/0 tunnel 1

IPv4デフォルトルートを設定します。



3. <IPv6アクセスリスト設定>
nxr530(config)#ipv6 access-list eth1_IN permit any any icmpv6
nxr530(config)#ipv6 access-list eth1_IN permit any any udp any 546
nxr530(config)#ipv6 access-list eth1_IN permit any any 4

IPv6アクセスリストeth1_INを以下のルールで設定します。

  • ICMPv6を許可
  • 宛先UDPポート546番(DHCPv6クライアント)を許可
  • プロトコル番号4(IPIP)を許可

(☞) IPv6アクセスリストを設定しただけではフィルタとして有効にはなりません。フィルタリングを行うインタフェースでの登録が必要になります。



4. <LAN側(ethernet0)インタフェース設定>
nxr530(config)#interface ethernet 0
nxr530(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPv4アドレスを設定します。



5. <IPv4 DHCPサーバ設定>
nxr530(config)#dhcp-server 1
nxr530(config-dhcps)#network 192.168.10.0/24 range 192.168.10.200 192.168.10.210
nxr530(config-dhcps)#gateway 192.168.10.1
nxr530(config-dhcps)#dns-server 192.168.10.1

IPv4 DHCPサーバを設定します。



6. <ethernet1インタフェース設定>
nxr530(config)#interface ethernet 1
nxr530(config-if)#no ip address

ethernet1インタフェースのIPv4アドレスを無効にします。

nxr530(config-if)#ipv6 address autoconfig

ethernet1インタフェースのIPv6アドレスを設定します。

nxr530(config-if)#ipv6 dhcp client IPv6DHCPC

DHCPv6クライアント名を指定し、DHCPv6クライアントを有効にします。

nxr530(config-if)#ipv6 access-group in eth1_IN

IPv6アクセスグループのinフィルタにIPv6アクセスリストeth1_INを設定します。

nxr530(config-if)#ipv6 spi-filter

IPv6ステートフルパケットインスペクションを有効にします。



7. <トンネル1インタフェース設定>
nxr530(config)#interface tunnel 1
nxr530(config-tunnel)#tunnel mode ipipv6

トンネル1インタフェースのトンネルモードをipipv6に設定します。

nxr530(config-tunnel)#tunnel source ethernet 1

トンネルの送信元にethernet1インタフェースを設定します。

nxr530(config-tunnel)#tunnel destination [AFTRのFQDN]

トンネルの宛先にAFTR(Address Family Transition Router)のFQDNを設定します。
(☞) AFTRにはIPv6アドレスを設定することも可能です。

nxr530(config-tunnel)#ip spi-filter

IPv4ステートフルパケットインスペクションを有効にします。

nxr530(config-tunnel)#ip tcp adjust-mss auto

IPv4 TCP MSSの調整機能をオートに設定します。

nxr530(config-tunnel)#no tunnel encap-limit

encap-limit設定を無効にします。



8. <DNS設定>
nxr530(config)#dns
nxr530(config-dns)#service enable

DNSサービスを有効にします。

nxr530(config-dns)#edns-query enable

EDNSを有効にします。



9. <ファストフォワーディング設定>
nxr530(config)#fast-forwarding enable

ファストフォワーディングを有効にします。



10. <設定の保存>
nxr530#save config

設定内容を保存します。



【 端末の設定例 】

IPv4 アドレス DHCPサーバから自動取得
サブネットマスク
デフォルトゲートウェイ
DNSサーバアドレス
