FutureNet

NXR,WXRシリーズ

NAT・フィルタ編

3. NAT/フィルタ応用設定

3-4. NATでのサーバ公開4(LAN内のサーバにグローバルIPアドレスでアクセス)設定

DNATで外部に公開しているサーバにルータ配下の端末からグローバルIPアドレスでアクセスする設定例です。



コンテンツ
構成図 設定フロー 設定例 設定例解説 端末の設定例 付録

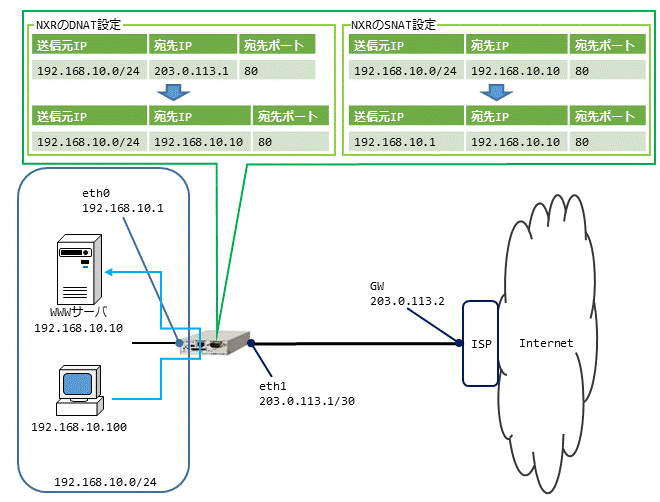

【 構成図 】

  • この設定例では、外部からグローバルIPアドレスでWWWサーバにアクセスするためのNATも設定しています。
  • この設定例では、接続しているISPのDNSサーバアドレスを以下とします。
    プライマリDNSサーバ:203.0.113.253
    セカンダリDNSサーバ:203.0.113.254

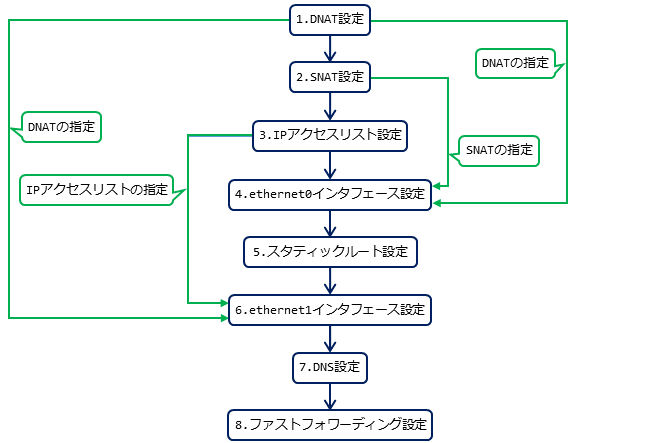

【 設定フロー 】



【 設定例 】

nxrg100#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg100(config)#ip dnat eth1_dnat tcp any any 203.0.113.1 80 192.168.10.10
nxrg100(config)#ip dnat eth0_dnat tcp 192.168.10.0/24 any 203.0.113.1 80 192.168.10.10
nxrg100(config)#ip snat eth0_snat tcp 192.168.10.0/24 any 192.168.10.10 80 192.168.10.1
nxrg100(config)#ip access-list eth1_forward-in permit any 192.168.10.10 tcp any 80
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24
nxrg100(config-if)#ip dnat-group eth0_dnat
nxrg100(config-if)#ip snat-group eth0_snat
nxrg100(config-if)#exit
nxrg100(config)#ip route 0.0.0.0/0 203.0.113.2
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#ip address 203.0.113.1/30
nxrg100(config-if)#ip dnat-group eth1_dnat
nxrg100(config-if)#ip access-group forward-in eth1_forward-in
nxrg100(config-if)#ip masquerade
nxrg100(config-if)#ip spi-filter
nxrg100(config-if)#ip tcp adjust-mss auto
nxrg100(config-if)#exit
nxrg100(config)#dns
nxrg100(config-dns)#service enable
nxrg100(config-dns)#address 203.0.113.253
nxrg100(config-dns)#address 203.0.113.254
nxrg100(config-dns)#exit
nxrg100(config)#fast-forwarding enable
nxrg100(config)#exit
nxrg100#save config



【 設定例解説 】

1. <DNAT設定>
nxrg100(config)#ip dnat eth1_dnat tcp any any 203.0.113.1 80 192.168.10.10

DNAT名をeth1_dnatとします。そして宛先IPアドレス203.0.113.1,宛先TCPポート番号80のパケットの宛先IPアドレスを192.168.10.10に変換します。

nxrg100(config)#ip dnat eth0_dnat tcp 192.168.10.0/24 any 203.0.113.1 80 192.168.10.10

DNAT名をeth0_dnatとします。そして送信元IPアドレス192.168.10.0/24,宛先IPアドレス203.0.113.1,宛先TCPポート番号80のパケットの宛先IPアドレスを192.168.10.10に変換します。



(☞) DNATを設定しただけでは宛先IPアドレスの変換機能は有効になりません。宛先IPアドレスの変換を行うインタフェースでの登録が必要になります。



2. <SNAT設定>
nxrg100(config)#ip snat eth0_snat tcp 192.168.10.0/24 any 192.168.10.10 80 192.168.10.1

SNAT名をeth0_snatとします。そして送信元IPアドレス192.168.10.0/24,宛先IPアドレス192.168.10.10,宛先TCPポート番号80のパケットの送信元IPアドレスを192.168.10.1に変換します。
(☞) SNATを設定しただけでは送信元IPアドレスの変換機能は有効になりません。送信元IPアドレスの変換を行うインタフェースでの登録が必要になります。



3. <IPアクセスリスト設定>
nxrg100(config)#ip access-list eth1_forward-in permit any 192.168.10.10 tcp any 80

IPアクセスリスト名をeth1_forward-inとします。そして宛先IPアドレス192.168.10.10,宛先TCPポート番号80のパケットを許可します。
(☞) IPアクセスリストを設定しただけではフィルタとして有効にはなりません。フィルタリングを行うインタフェースでの登録が必要になります。



4. <LAN側(ethernet0)インタフェース設定>
nxrg100(config)#interface ethernet 0
nxrg100(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。

nxrg100(config-if)#ip dnat-group eth0_dnat
nxrg100(config-if)#ip snat-group eth0_snat

eth0_dnatをDNATグループに、eth0_snatをSNATグループにそれそれ適用します。



5. <スタティックルート設定>
nxrg100(config)#ip route 0.0.0.0/0 203.0.113.2

デフォルトルートを設定します。



6. <WAN側(ethernet1)インタフェース設定>
nxrg100(config)#interface ethernet 1
nxrg100(config-if)#ip address 203.0.113.1/30

ethernet1インタフェースのIPアドレスを設定します。

nxrg100(config-if)#ip dnat-group eth1_dnat
nxrg100(config-if)#ip access-group forward-in eth1_forward-in
nxrg100(config-if)#ip masquerade
nxrg100(config-if)#ip spi-filter
nxrg100(config-if)#ip tcp adjust-mss auto

eth1_dnatをDNATグループに、IPアクセスリストeth1_forward-inをforward-inフィルタに適用します。またIPマスカレード、ステートフルパケットインスペクションを有効に設定します。そしてTCP MSSの調整機能をオートに設定します。



7. <DNS設定>
nxrg100(config)#dns
nxrg100(config-dns)#service enable
nxrg100(config-dns)#address 203.0.113.253
nxrg100(config-dns)#address 203.0.113.254

DNSサービスを有効にします。またプロバイダから指定されたプライマリ,セカンダリのDNSサーバアドレスを設定します。



8. <ファストフォワーディング設定>
nxrg100(config)#fast-forwarding enable

ファストフォワーディングを有効にします。ファストフォワーディングを有効にすることでパケット転送を高速に処理することができます。
(☞) ファストフォワーディングの詳細および利用時の制約については、NXR,WXRシリーズのユーザーズガイド(CLI版)に記載されているファストフォワーディングの解説をご参照ください。



【 端末の設定例 】

端末 WWWサーバ
IPアドレス 192.168.10.100 192.168.10.10
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1
DNSサーバ 192.168.10.1
