RAシリーズ

1-1.PAP/CHAP認証（フレッツ・VPNゲート編）

ここではNTT 地域会社により提供されている、フレッツ・VPNゲートサービスの認証サーバとして使用する例を紹介します。

【構成図】

 【設定】

 ネットワーク設定（管理機能/ネットワーク/基本情報）

基本情報 Ether0インタフェースの 編集 ボタンを押下します。





ここでは、下記内容でRADIUSサーバのIPアドレス設定を行います。
基本情報 デフォルトゲートウェイの 編集 ボタンを押下します。
ここでは、下記内容でデフォルトゲートウェイのIPアドレス設定を行います。





以上でネットワークの設定は完了です。

備考	ここではEther１、Ether2はデフォルト値のままとします。 Ether１、Ether2にIPアドレスを割り当てない場合は、値を削除（空白）して保存します。





ポート番号、認証方式設定 （RADIUS／サーバ／基本情報）

基本情報で、設定・編集 ボタンを押下します。





ここでは、下記内容で設定を行います。

ポート番号	VPNゲートサービス（RADIUSクライアント）と同じポート番号を設定します。
認証方式	PAP/CHAP を選択します。





RADIUS クライアント設定 （RADIUS／サーバ／クライアント）

クライアントで、新規追加 ボタンを押下します。
ここでは下記内容でフレッツ・VPNゲート情報の設定を行います。

クライアント名	固有の名称を設定します。
IPアドレス	RADIUSクライアント（フレッツ・VPNゲートサービス）のIPアドレスを設定します。
シークレット	RADIUSクライアント（フレッツ・VPNゲートサービス）のシークレットを設定します。





ユーザ基本情報プロファイル設定 （RADIUS／プロファイル／ユーザ基本情報）

ユーザ基本情報プロファイルで、 新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名	固有の名称を設定します。
認証方式	PAP/CHAP を選択します。
IPアドレス割り当て	この例ではユーザ毎に固定でIPアドレスの割り当てを行いますので、固定 を選択します。





応答アトリビュートプロファイル設定（RADIUS／プロファイル／応答アトリビュート）

フレッツ・VPNゲート網に送信するための応答アトリビュートの設定を行います。
応答アトリビュートプロファイル一覧で、新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名

固有の名称を設定します。

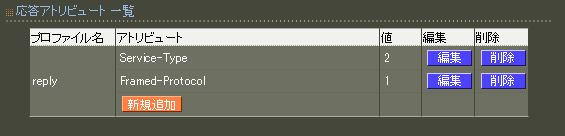

応答アトリビュート一覧で、新規追加 ボタンを押下します。



ここでは、下記内容で２つのアトリビュート設定を行います。

アトリビュート	Service-Type を選択します。
値	2 (Framed)を設定します。





アトリビュート	Framed-Protocol
値	1(PPP) を設定します。





以上で応答プロファイルの設定は完了です。





グループIDプロファイル設定（RADIUS／プロファイル／グループID）

グループIDプロファイルで、新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名	固有の名称を設定します。
グループID	サービスで提供されているレルムを設定します。
形式	サービスで提供されている形式を選択します。

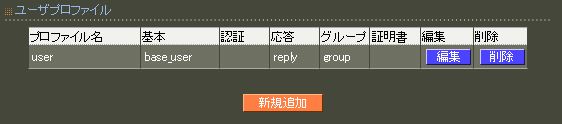

ユーザプロファイル設定 （RADIUS／プロファイル／ユーザプロファイル）

ユーザプロファイルで、新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名	固有の名称を設定します。
基本	ユーザ基本情報プロファイルを選択します。
応答	応答アトリビュートプロファイルを選択します。
グループ	グループIDプロファイルを選択します。





以上でユーザプロファイルの設定は完了です。





ユーザ設定（RADIUS／ユーザ／ユーザ）

ユーザで、新規追加 ボタンを押下します。
ここでは、下記内容で設定を行います。

ユーザID	認証を行うユーザIDを設定します。
パスワード	ユーザIDに対するパスワードを設定します。
プロファイル	ユーザプロファイルを選択します。
IPアドレス	PPPoEクライアントに払い出すIPアドレスを設定します。
ネットマスク	PPPoEクライアントに払い出すサブネットマスクを設定します。





RADIUS サービス起動設定（RADIUS/サーバ/起動・停止）

起動・停止で、起動 ボタンを押下して、RADIUSサービスを起動します。





RADIUSサービスの起動後は、動作中 の表示になります。
