7. サプリカント(EAP-TLS)

7-1. サプリカント(EAP-TLS)

ここでは、Windows11 を利用してアクセスポイントに接続するためのサプリカント設定(ユーザ認証)について紹介します。

【EAP-TLS サプリカント設定】

(1)[コントロール パネル]を起動して[ネットワークとインターネット]を選択します。







(2)[ネットワークと共有センター]を選択します。



(3)[新しい接続またはネットワークのセットアップ]を選択します。







(4)[ワイヤレス ネットワークに手動で接続します]を選択し、「次へ」を押下します。





(5)ネットワーク名(SSID)を入力、セキュリティの種類(WPA2-エンタープライズ)を選択して「次へ」を押下します。





(6)[接続の設定を変更します]を選択します。







(7)[セキュリティ]タブの[ネットワークの認証方法の選択]では、
“Microsoft: スマートカードまたはその他の証明書(EAP-TLS)”を選択し、「設定」を押下します。



(8)”証明書を検証してサーバーのID を検証する”をチェックして、「OK」を押下します。





(9) (7)「詳細設定」を押下後のこの画面では、認証モードで”ユーザー認証”を選択して、「OK」を押下します。





(10)「OK」を押下します。



(11)「閉じる」を押下します。





(12)ここからは、証明書をインポートする設定になります。
[インターネット オプション]を選択します。





(13)[コンテンツ]タブの「証明書」を押下します。





(14)[個人]タブを選択し、「インポート」を押下します。



(15)「次へ」を押下します。





(16)RADIUSサーバからダウンロードしたクライアント証明書を指定し、「次へ」を押下します。



備考 クライアント証明書は、RADIUSサーバの「CA」-「証明書」画面で該当ユーザのシリアルNo選択後の[証明書の取得]でダウンロードできます。ここでは、PKCS#12形式で取得したクライアント証明書を指定しています。









(17)証明書のパスワードを入力し、「次へ」を押下します。

備考 ここで入力するパスワードは、RADIUSサーバのユーザ設定で指定したパスワードを入力します





(18)[証明書の種類に基づいて、自動的に証明書ストアを選択する]を選択し、「次へ」を押下します。





(19)「完了」を押下します。
警告内容が表示された場合、内容を確認して「はい」を押下します。

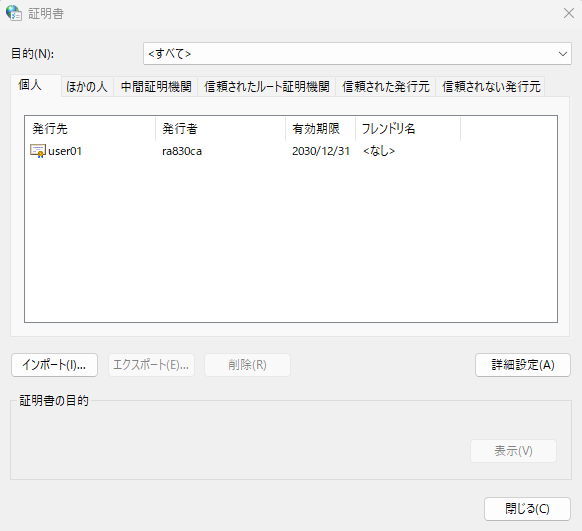

(20)[個人]タブには、クライアント証明書、[信頼されたルート証明書機関]タブには、CA証明書がインストールされます。

サプリカントの設定は、完了です。









【アクセスポイントへの接続】

ここからは、アクセスポイントへの接続方法の紹介になります。

(1)[ネットワークと共有センター]を選択します。





(2)[アダプタの設定変更]を選択します。





(3)無線アダプタを選択したメニューで[接続/切断]を選択します。





(4)接続するアクセスポイントを選択します。





(5)「接続」を押下します。

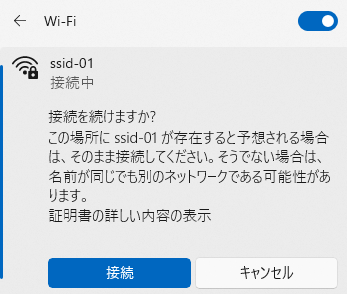

(6)内容を確認して「接続」を押下します。



備考 認証の可否は、RADIUSサーバの認証ログにて確認ください
