5. 冗長化設定

5-6. Route Based IPsec冗長化設定（local policy changeの利用2）

この設定例では、拠点側でNXR-G120/Lを利用することによりSIMを切り替えてWAN回線の冗長化を行います。そして、キャリアの通信障害などアクティブSIMで通信不可検知時、ネットイベント機能で自動的にスタンバイSIMへの切り替えおよびIPsec接続を行い、通信を継続します。



【 Dual SIM Single Standby（DSSS）対応機種 】

NXR-G120シリーズ（2023/8現在）

設定例で使用している機能の対応状況は、各製品の更新履歴やユーザーズガイドをご確認ください。



コンテンツ
構成図 設定例 設定例解説 端末の設定例 付録



【 構成図 】

  • この例で使用しているルータは、センタルータ（以下NXR_A）がNXR-650、拠点ルータ（以下NXR_B）がNXR-G120/Lです。
  • NXR_Aのeth1で接続しているISPのDNSサーバアドレスを以下とします。
    プライマリDNSサーバ：203.0.113.253
    セカンダリDNSサーバ：203.0.113.254
  • NXR_AのWAN側IPアドレスはグローバルアドレス、NXR_BのWAN側IPアドレスはグローバルアドレスまたはシェアードアドレスが割り当てられることを想定しています。

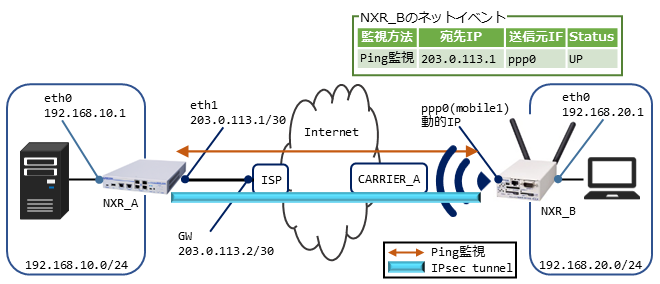

〔 正常時 〕

  • NXR_BではNXR_Aに対してCARRIER_Aの回線でIPsecトンネルを確立します。

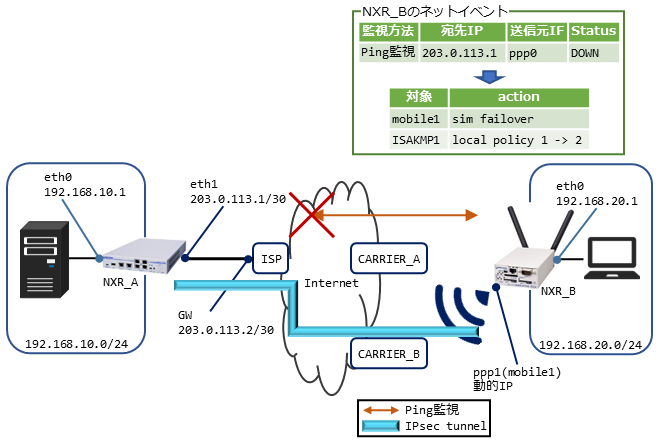

〔 NXR_B メインWAN回線側障害時 〕

  • NXR_BのメインWAN回線側障害時、ネットイベント機能で下記アクションを実行します。
    – SIMの切り替え（SIM1 -> SIM2）、およびppp1インタフェースの接続開始。
    – IPsec ISAKMPポリシー設定のIPsecローカルポリシーの変更（1 -> 2）。
    (☞) NXR_BのメインWAN回線側の障害は、メインWAN回線監視先へのPingがNGとなり、トラック状態がダウンすることを想定しています。
  • この例でのSIMの切り戻り（SIM2 -> SIM1）は、ネットイベントではなくタイマー（この例では24時間）が満了した場合となります。



【 設定例 】



〔 NXR_Aの設定 〕

nxr650#configure terminal
nxr650(config)#hostname NXR_A
NXR_A(config)#interface ethernet 0
NXR_A(config-if)#ip address 192.168.10.1/24
NXR_A(config-if)#exit
NXR_A(config)#ip route 192.168.20.0/24 tunnel 1 1
NXR_A(config)#ip route 192.168.20.0/24 null 254
NXR_A(config)#ip route 0.0.0.0/0 203.0.113.2
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 udp any 500
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 udp any 4500
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 50
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 icmp 8 0
NXR_A(config)#ipsec nat-traversal enable
NXR_A(config)#ipsec access-list IPsec_ACL ip any any
NXR_A(config)#ipsec local policy 1
NXR_A(config-ipsec-local)#address ip
NXR_A(config-ipsec-local)#exit
NXR_A(config)#ipsec isakmp policy 1
NXR_A(config-ipsec-isakmp)#description NXR_B
NXR_A(config-ipsec-isakmp)#authentication pre-share IPsecKEY
NXR_A(config-ipsec-isakmp)#hash sha256
NXR_A(config-ipsec-isakmp)#encryption aes128
NXR_A(config-ipsec-isakmp)#group 5
NXR_A(config-ipsec-isakmp)#lifetime 86400
NXR_A(config-ipsec-isakmp)#isakmp-mode aggressive
NXR_A(config-ipsec-isakmp)#remote address ip any
NXR_A(config-ipsec-isakmp)#remote identity fqdn NXRB
NXR_A(config-ipsec-isakmp)#keepalive 30 3 periodic clear
NXR_A(config-ipsec-isakmp)#local policy 1
NXR_A(config-ipsec-isakmp)#exit
NXR_A(config)#interface tunnel 1
NXR_A(config-tunnel)#tunnel mode ipsec ipv4
NXR_A(config-tunnel)#tunnel protection ipsec policy 1
NXR_A(config-tunnel)#ip tcp adjust-mss auto
NXR_A(config-tunnel)#exit
NXR_A(config)#ipsec tunnel policy 1
NXR_A(config-ipsec-tunnel)#description NXR_B
NXR_A(config-ipsec-tunnel)#negotiation-mode responder
NXR_A(config-ipsec-tunnel)#set transform esp-aes128 esp-sha256-hmac
NXR_A(config-ipsec-tunnel)#set pfs group5
NXR_A(config-ipsec-tunnel)#set sa lifetime 28800
NXR_A(config-ipsec-tunnel)#set key-exchange isakmp 1
NXR_A(config-ipsec-tunnel)#match address IPsec_ACL
NXR_A(config-ipsec-tunnel)#exit
NXR_A(config)#interface ethernet 1
NXR_A(config-if)#ip address 203.0.113.1/30
NXR_A(config-if)#ip masquerade
NXR_A(config-if)#ip spi-filter
NXR_A(config-if)#ip access-group in eth1_IN
NXR_A(config-if)#ip tcp adjust-mss auto
NXR_A(config-if)#ipsec policy 1
NXR_A(config-if)#exit
NXR_A(config)#dns
NXR_A(config-dns)#service enable
NXR_A(config-dns)#address 203.0.113.253
NXR_A(config-dns)#address 203.0.113.254
NXR_A(config-dns)#exit
NXR_A(config)#fast-forwarding enable
NXR_A(config)#exit
NXR_A#save config



〔 NXR_Bの設定 〕

nxrg120#configure terminal
nxrg120(config)#hostname NXR_B
NXR_B(config)#interface ethernet 0
NXR_B(config-if)#ip address 192.168.20.1/24
NXR_B(config-if)#exit
NXR_B(config)#ip route 192.168.10.0/24 tunnel 1 1
NXR_B(config)#ip route 192.168.10.0/24 null 254
NXR_B(config)#ip route 0.0.0.0/0 ppp 0 1
NXR_B(config)#ip route 0.0.0.0/0 ppp 1 1
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any udp any 500
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any udp any 4500
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any 50
NXR_B(config)#track 2048 ip reachability
NXR_B(config-track)#destination 203.0.113.1
NXR_B(config-track)#source interface ppp 0
NXR_B(config-track)#transmit interval 30 variable
NXR_B(config-track)#transmit retries 4
NXR_B(config-track)#exit
NXR_B(config)#ipsec nat-traversal enable
NXR_B(config)#ipsec access-list IPsec_ACL ip any any
NXR_B(config)#ipsec local policy 1
NXR_B(config-ipsec-local)#address ip
NXR_B(config-ipsec-local)#self-identity fqdn NXRB
NXR_B(config-ipsec-local)#exit
NXR_B(config)#ipsec local policy 2
NXR_B(config-ipsec-local)#address ip
NXR_B(config-ipsec-local)#self-identity fqdn NXRB
NXR_B(config-ipsec-local)#exit
NXR_B(config)#ipsec isakmp policy 1
NXR_B(config-ipsec-isakmp)#description NXR_A
NXR_B(config-ipsec-isakmp)#authentication pre-share IPsecKEY
NXR_B(config-ipsec-isakmp)#hash sha256
NXR_B(config-ipsec-isakmp)#encryption aes128
NXR_B(config-ipsec-isakmp)#group 5
NXR_B(config-ipsec-isakmp)#lifetime 86400
NXR_B(config-ipsec-isakmp)#isakmp-mode aggressive
NXR_B(config-ipsec-isakmp)#remote address ip 203.0.113.1
NXR_B(config-ipsec-isakmp)#keepalive 30 3 periodic restart
NXR_B(config-ipsec-isakmp)#local policy 1 netevent 2048 change 2
NXR_B(config-ipsec-isakmp)#exit
NXR_B(config)#interface tunnel 1
NXR_B(config-tunnel)#tunnel mode ipsec ipv4
NXR_B(config-tunnel)#tunnel protection ipsec policy 1
NXR_B(config-tunnel)#ip tcp adjust-mss auto
NXR_B(config-tunnel)#exit
NXR_B(config)#ipsec tunnel policy 1
NXR_B(config-ipsec-tunnel)#description NXR_A
NXR_B(config-ipsec-tunnel)#negotiation-mode auto
NXR_B(config-ipsec-tunnel)#set transform esp-aes128 esp-sha256-hmac
NXR_B(config-ipsec-tunnel)#set pfs group5
NXR_B(config-ipsec-tunnel)#set sa lifetime 28800
NXR_B(config-ipsec-tunnel)#set key-exchange isakmp 1
NXR_B(config-ipsec-tunnel)#match address IPsec_ACL
NXR_B(config-ipsec-tunnel)#exit
NXR_B(config)#ppp account username [CARRIER_A接続用ユーザID] password [CARRIER_A接続用パスワード]
NXR_B(config)#ppp account username [CARRIER_B接続用ユーザID] password [CARRIER_B接続用パスワード]
NXR_B(config)#interface ppp 0
NXR_B(config-ppp)#description CARRIER_A
NXR_B(config-ppp)#ip address negotiated
NXR_B(config-ppp)#ip masquerade
NXR_B(config-ppp)#ip spi-filter
NXR_B(config-ppp)#ip access-group in WAN_IN
NXR_B(config-ppp)#ip tcp adjust-mss auto
NXR_B(config-ppp)#ppp username [CARRIER_A接続用ユーザID]
NXR_B(config-ppp)#mobile apn [CARRIER_A接続用APN] cid 1 pdp-type ip
NXR_B(config-ppp)#dial-up string *99***1#
NXR_B(config-ppp)#dial-up timeout 30
NXR_B(config-ppp)#ipsec policy 1
NXR_B(config-ppp)#exit
NXR_B(config)#interface ppp 1
NXR_B(config-ppp)#description CARRIER_B
NXR_B(config-ppp)#ip address negotiated
NXR_B(config-ppp)#ip masquerade
NXR_B(config-ppp)#ip spi-filter
NXR_B(config-ppp)#ip access-group in WAN_IN
NXR_B(config-ppp)#ip tcp adjust-mss auto
NXR_B(config-ppp)#ppp username [CARRIER_B接続用ユーザID]
NXR_B(config-ppp)#mobile apn [CARRIER_B接続用APN] cid 1 pdp-type ip
NXR_B(config-ppp)#dial-up string *99***1#
NXR_B(config-ppp)#dial-up timeout 30
NXR_B(config-ppp)#ipsec policy 2
NXR_B(config-ppp)#exit
NXR_B(config)#mobile error-recovery-reset
NXR_B(config)#mobile termination-recovery reset
NXR_B(config)#mobile 1 ppp 0
NXR_B(config)#mobile 1 standby ppp 1
NXR_B(config)#mobile 1 carrier [CARRIER_A]
NXR_B(config)#mobile 1 standby carrier [CARRIER_B]
NXR_B(config)#mobile 1 sim netevent 2048 failover
NXR_B(config)#mobile 1 sim change-timer 1440
NXR_B(config)#exit
NXR_B#clear mobile 1
NXR_B#configure terminal
NXR_B(config)#dns
NXR_B(config-dns)#service enable
NXR_B(config-dns)#exit
NXR_B(config)#exit
NXR_B#save config



【 設定例解説 】



〔 NXR_Aの設定 〕

1. <ホスト名の設定>
nxr650(config)#hostname NXR_A

ホスト名を設定します。



2. <LAN側（ethernet0）インタフェース設定>
NXR_A(config)#interface ethernet 0
NXR_A(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。



3. <スタティックルート設定>
NXR_A(config)#ip route 192.168.20.0/24 tunnel 1 1
NXR_A(config)#ip route 192.168.20.0/24 null 254

192.168.20.0/24向けのルートを設定します。

NXR_A(config)#ip route 0.0.0.0/0 203.0.113.2

デフォルトルートを設定します。



4. <IPアクセスリスト設定>
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 udp any 500
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 udp any 4500
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 50
NXR_A(config)#ip access-list eth1_IN permit any 203.0.113.1 icmp 8 0

IPアクセスリストeth1_INを以下のルールで設定します。

  • 宛先IPアドレス203.0.113.1、宛先UDPポート500番を許可
  • 宛先IPアドレス203.0.113.1、宛先UDPポート4500番を許可
  • 宛先IPアドレス203.0.113.1、プロトコル番号50（ESP）を許可
  • 宛先IPアドレス203.0.113.1、ICMP Type8 Code0（Echo Request）を許可

(☞) IPアクセスリストを設定しただけではフィルタとして有効にはなりません。フィルタリングを行うインタフェースでの登録が必要になります。



5. <IPsec NATトラバーサル設定>
NXR_A(config)#ipsec nat-traversal enable

IPsec NATトラバーサルを有効にします。



6. <IPsecアクセスリスト設定>
NXR_A(config)#ipsec access-list IPsec_ACL ip any any

IPsecアクセスリストIPsec_ACLを以下のルールで設定します。

  • 送信元IPアドレス … any
  • 宛先IPアドレス … any



7. <IPsecローカルポリシー設定>
NXR_A(config)#ipsec local policy 1
NXR_A(config-ipsec-local)#address ip

IPsecトンネルの送信元IPアドレスにipを設定します。



8. <IPsec ISAKMPポリシー設定>
NXR_A(config)#ipsec isakmp policy 1
NXR_A(config-ipsec-isakmp)#description NXR_B

ISAKMPポリシー1の説明文を設定します。

NXR_A(config-ipsec-isakmp)#authentication pre-share IPsecKEY

認証方式としてpre-share（事前共有鍵）を選択し、事前共有鍵を設定します。
(☞) 事前共有鍵はNXR_Bのipsec isakmp policy 1と共通の値を設定します。

NXR_A(config-ipsec-isakmp)#hash sha256

認証アルゴリズムをsha256に設定します。

NXR_A(config-ipsec-isakmp)#encryption aes128

暗号化アルゴリズムをaes128に設定します。

NXR_A(config-ipsec-isakmp)#group 5

Diffie-Hellman（DH）グループをgroup 5に設定します。

NXR_A(config-ipsec-isakmp)#lifetime 86400

ISAKMP SAのライフタイムを設定します。

NXR_A(config-ipsec-isakmp)#isakmp-mode aggressive

フェーズ1のネゴシエーションモードをアグレッシブモードに設定します。

NXR_A(config-ipsec-isakmp)#remote address ip any

リモートアドレスにanyを設定します。

NXR_A(config-ipsec-isakmp)#remote identity fqdn NXRB

リモートID（FQDN方式）を設定します。
(☞) NXR_Bのipsec local policy 1,2のセルフIDと同じIDを設定します。

NXR_A(config-ipsec-isakmp)#keepalive 30 3 periodic clear

IKE KeepAlive（DPD）を以下のルールで設定します。

  • 監視間隔 … 30秒
  • リトライ回数 … 3回
  • ダウン検知後の動作 … SA削除
NXR_A(config-ipsec-isakmp)#local policy 1

このIPsec ISAKMPポリシーで使用するIPsecローカルポリシーを設定します。



9. <トンネル1インタフェース設定>
NXR_A(config)#interface tunnel 1
NXR_A(config-tunnel)#tunnel mode ipsec ipv4

トンネル1インタフェースのトンネルモードをipsec ipv4に設定します。

NXR_A(config-tunnel)#tunnel protection ipsec policy 1

このトンネルインタフェースで使用するIPsecトンネルポリシーを設定します。

NXR_A(config-tunnel)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。



10. <IPsec トンネルポリシー設定>
NXR_A(config)#ipsec tunnel policy 1
NXR_A(config-ipsec-tunnel)#description NXR_B

IPsecトンネルポリシー1の説明文を設定します。

NXR_A(config-ipsec-tunnel)#negotiation-mode responder

ネゴシエーションモードをresponderに設定します。

NXR_A(config-ipsec-tunnel)#set transform esp-aes128 esp-sha256-hmac

暗号化アルゴリズムをaes128、認証アルゴリズムをsha256に設定します。

NXR_A(config-ipsec-tunnel)#set pfs group5

PFSを有効、DHグループをgroup5に設定します。

NXR_A(config-ipsec-tunnel)#set sa lifetime 28800

IPsec SAのライフタイムを設定します。

NXR_A(config-ipsec-tunnel)#set key-exchange isakmp 1

このIPsecトンネルポリシーで使用するIPsec ISAKMPポリシーを設定します。

NXR_A(config-ipsec-tunnel)#match address IPsec_ACL

IPsecアクセスリストを設定します。



11. <WAN側（ethernet1）インタフェース設定>
NXR_A(config)#interface ethernet 1
NXR_A(config-if)#ip address 203.0.113.1/30

ethernet1インタフェースのIPアドレスを設定します。

NXR_A(config-if)#ip masquerade
NXR_A(config-if)#ip spi-filter

IPマスカレード、ステートフルパケットインスペクションを有効にします。

NXR_A(config-if)#ip access-group in eth1_IN

IPアクセスグループのinフィルタにIPアクセスリストeth1_INを設定します。

NXR_A(config-if)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。

NXR_A(config-if)#ipsec policy 1

このインタフェースで使用するIPsecローカルポリシーを設定します。



12. <DNS設定>
NXR_A(config)#dns
NXR_A(config-dns)#service enable

DNSサービスを有効にします。

NXR_A(config-dns)#address 203.0.113.253
NXR_A(config-dns)#address 203.0.113.254

DNSサーバアドレスを設定します。



13. <ファストフォワーディング設定>
NXR_A(config)#fast-forwarding enable

ファストフォワーディングを有効にします。



14. <設定の保存>
NXR_A#save config

設定内容を保存します。



〔 NXR_Bの設定 〕

1. <ホスト名の設定>
nxrg120(config)#hostname NXR_B

ホスト名を設定します。



2. <LAN側（ethernet0）インタフェース設定>
NXR_B(config)#interface ethernet 0
NXR_B(config-if)#ip address 192.168.20.1/24

ethernet0インタフェースのIPアドレスを設定します。



3. <スタティックルート設定>
NXR_B(config)#ip route 192.168.10.0/24 tunnel 1 1
NXR_B(config)#ip route 192.168.10.0/24 null 254

192.168.10.0/24向けのルートを設定します。

NXR_B(config)#ip route 0.0.0.0/0 ppp 0 1
NXR_B(config)#ip route 0.0.0.0/0 ppp 1 1

デフォルトルートを設定します。

(☞) ppp0,ppp1インタフェースが同時に有効になることはないため、同じディスタンス値を設定しています。



4. <IPアクセスリスト設定>
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any udp any 500
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any udp any 4500
NXR_B(config)#ip access-list WAN_IN permit 203.0.113.1 any 50

IPアクセスリストWAN_INを以下のルールで設定します。

  • 送信元IPアドレス203.0.113.1、宛先UDPポート500番を許可
  • 送信元IPアドレス203.0.113.1、宛先UDPポート4500番を許可
  • 送信元IPアドレス203.0.113.1、プロトコル番号50（ESP）を許可



5. <トラック設定>
NXR_B(config)#track 2048 ip reachability
NXR_B(config-track)#destination 203.0.113.1
NXR_B(config-track)#source interface ppp 0
NXR_B(config-track)#transmit interval 30 variable
NXR_B(config-track)#transmit retries 4

以下のルールで拡張トラックを設定します。

  • トラック番号 … 2048
  • 監視方法 … Ping（IPv4）監視
  • 宛先IPv4アドレス … 203.0.113.1
  • 出力インタフェース … ppp0
  • 監視間隔 … 30秒（可変）
  • リトライ回数 … 4回



6. <IPsec NATトラバーサル設定>
NXR_B(config)#ipsec nat-traversal enable

IPsec NATトラバーサルを有効にします。



7. <IPsecアクセスリスト設定>
NXR_B(config)#ipsec access-list IPsec_ACL ip any any

IPsecアクセスリストIPsec_ACLを以下のルールで設定します。

  • 送信元IPアドレス … any
  • 宛先IPアドレス … any



8. <IPsecローカルポリシー1設定>
NXR_B(config)#ipsec local policy 1
NXR_B(config-ipsec-local)#address ip

IPsecトンネルの送信元IPアドレスにipを設定します。

NXR_B(config-ipsec-local)#self-identity fqdn NXRB

セルフID（FQDN方式）を設定します。
(☞) NXR_Aのipsec isakmp policy 1のリモートIDと同じIDを設定します。



9. <IPsecローカルポリシー2設定>
NXR_B(config)#ipsec local policy 2
NXR_B(config-ipsec-local)#address ip

IPsecトンネルの送信元IPアドレスにipを設定します。

NXR_B(config-ipsec-local)#self-identity fqdn NXRB

セルフID（FQDN方式）を設定します。
(☞) NXR_Aのipsec isakmp policy 1のリモートIDと同じIDを設定します。



10. <IPsec ISAKMPポリシー設定>
NXR_B(config)#ipsec isakmp policy 1
NXR_B(config-ipsec-isakmp)#description NXR_A

ISAKMPポリシー1の説明文を設定します。

NXR_B(config-ipsec-isakmp)#authentication pre-share IPsecKEY

認証方式としてpre-share（事前共有鍵）を選択し、事前共有鍵を設定します。
(☞) 事前共有鍵はNXR_Aのipsec isakmp policy 1と共通の値を設定します。

NXR_B(config-ipsec-isakmp)#hash sha256

認証アルゴリズムをsha256に設定します。

NXR_B(config-ipsec-isakmp)#encryption aes128

暗号化アルゴリズムをaes128に設定します。

NXR_B(config-ipsec-isakmp)#group 5

DHグループをgroup 5に設定します。

NXR_B(config-ipsec-isakmp)#lifetime 86400

ISAKMP SAのライフタイムを設定します。

NXR_B(config-ipsec-isakmp)#isakmp-mode aggressive

フェーズ1のネゴシエーションモードをアグレッシブモードに設定します。

NXR_B(config-ipsec-isakmp)#remote address ip 203.0.113.1

リモートアドレスにNXR_AのWAN側IPアドレスを設定します。

NXR_B(config-ipsec-isakmp)#keepalive 30 3 periodic restart

IKE KeepAlive（DPD）を以下のルールで設定します。

  • 監視間隔 … 30秒
  • リトライ回数 … 3回
  • ダウン検知後の動作 … IKEの再ネゴシエーション
NXR_B(config-ipsec-isakmp)#local policy 1 netevent 2048 change 2

このIPsec ISAKMPポリシーで使用するIPsecローカルポリシーを設定します。
そして、トラック設定でイベント発生を検知（トラックステータスがダウン）した場合、IPsecローカルポリシーを変更（1 -> 2）します。また、イベント復旧を検知（トラックステータスがアップ）した場合、IPsecローカルポリシーを変更（2 -> 1）します。



11. <トンネル1インタフェース設定>
NXR_B(config)#interface tunnel 1
NXR_B(config-tunnel)#tunnel mode ipsec ipv4

トンネル1インタフェースのトンネルモードをipsec ipv4に設定します。

NXR_B(config-tunnel)#tunnel protection ipsec policy 1

このトンネルインタフェースで使用するIPsecトンネルポリシーを設定します。

NXR_B(config-tunnel)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。



12. <IPsec トンネルポリシー設定>
NXR_B(config)#ipsec tunnel policy 1
NXR_B(config-ipsec-tunnel)#description NXR_A

IPsecトンネルポリシー1の説明文を設定します。

NXR_B(config-ipsec-tunnel)#negotiation-mode auto

ネゴシエーションモードをautoに設定します。

NXR_B(config-ipsec-tunnel)#set transform esp-aes128 esp-sha256-hmac

暗号化アルゴリズムをaes128、認証アルゴリズムをsha256に設定します。

NXR_B(config-ipsec-tunnel)#set pfs group5

PFSを有効、DHグループをgroup5に設定します。

NXR_B(config-ipsec-tunnel)#set sa lifetime 28800

IPsec SAのライフタイムを設定します。

NXR_B(config-ipsec-tunnel)#set key-exchange isakmp 1

このIPsecトンネルポリシーで使用するIPsec ISAKMPポリシーを設定します。

NXR_B(config-ipsec-tunnel)#match address IPsec_ACL

IPsecアクセスリストを設定します。



13. <PPPアカウント設定>
NXR_B(config)#ppp account username [CARRIER_A接続用ユーザID] password [CARRIER_A接続用パスワード]

CARRIER_A接続用ユーザID,パスワードを設定します。

NXR_B(config)#ppp account username [CARRIER_B接続用ユーザID] password [CARRIER_B接続用パスワード]

CARRIER_B接続用ユーザID,パスワードを設定します。



14. <WAN側（ppp0）インタフェース設定>
NXR_B(config)#interface ppp 0
NXR_B(config-ppp)#description CARRIER_A

ppp0インタフェースの説明文を設定します。

NXR_B(config-ppp)#ip address negotiated

IPアドレスにnegotiatedを設定します。

NXR_B(config-ppp)#ip masquerade
NXR_B(config-ppp)#ip spi-filter

IPマスカレード、ステートフルパケットインスペクションを有効にします。

NXR_B(config-ppp)#ip access-group in WAN_IN

IPアクセスグループのinフィルタにIPアクセスリストWAN_INを設定します。

NXR_B(config-ppp)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。

NXR_B(config-ppp)#ppp username [CARRIER_A接続用ユーザID]

CARRIER_A接続用ユーザIDを設定します。

NXR_B(config-ppp)#mobile apn [CARRIER_A接続用APN] cid 1 pdp-type ip

CARRIER_A接続用APN,CID,PDPタイプを設定します。

NXR_B(config-ppp)#dial-up string *99***1#

発信用の電話番号を設定します。
(☞) 電話番号の#の前の数字はCIDを表しています。

NXR_B(config-ppp)#dial-up timeout 30

ダイアルタイムアウトを設定します。

NXR_B(config-ppp)#ipsec policy 1

このインタフェースで使用するIPsecローカルポリシーを設定します。



15. <WAN側（ppp1）インタフェース設定>
NXR_B(config)#interface ppp 1
NXR_B(config-ppp)#description CARRIER_B

ppp1インタフェースの説明文を設定します。

NXR_B(config-ppp)#ip address negotiated

IPアドレスにnegotiatedを設定します。

NXR_B(config-ppp)#ip masquerade
NXR_B(config-ppp)#ip spi-filter

IPマスカレード、ステートフルパケットインスペクションを有効にします。

NXR_B(config-ppp)#ip access-group in WAN_IN

IPアクセスグループのinフィルタにIPアクセスリストWAN_INを設定します。

NXR_B(config-ppp)#ip tcp adjust-mss auto

TCP MSSの調整機能をオートに設定します。

NXR_B(config-ppp)#ppp username [CARRIER_B接続用ユーザID]

CARRIER_B接続用ユーザIDを設定します。

NXR_B(config-ppp)#mobile apn [CARRIER_B接続用APN] cid 1 pdp-type ip

CARRIER_B接続用APN,CID,PDPタイプを設定します。

NXR_B(config-ppp)#dial-up string *99***1#

発信用の電話番号を設定します。

NXR_B(config-ppp)#dial-up timeout 30

ダイアルタイムアウトを設定します。

NXR_B(config-ppp)#ipsec policy 2

このインタフェースで使用するIPsecローカルポリシーを設定します。



16. <モバイルエラーリカバリー設定>
NXR_B(config)#mobile error-recovery-reset

内蔵通信モジュールとの通信に重大な問題が発生する可能性が高いと判断した場合、内蔵通信モジュールのリセットを行うように設定します。また、使用するSIMを切り替えます。



17. <モバイルターミネーションリカバリー設定>
NXR_B(config)#mobile termination-recovery reset

PPP接続時に網側から切断された場合、内蔵通信モジュールのリセットを行うように設定します。



18. <モバイル割り当て設定>
NXR_B(config)#mobile 1 ppp 0

mobile1として認識されている内蔵通信モジュールとppp0インタフェースの関連づけを行います。
内蔵通信モジュールをPPPインタフェースで使用する場合は、mobileコマンドによるPPPインタフェースへの関連付けが必要になります。

NXR_B(config)#mobile 1 standby ppp 1

スタンバイ用としてmobile1として認識されている内蔵通信モジュールとppp1インタフェースの関連づけを行います。



19. <モバイルキャリア設定>
NXR_B(config)#mobile 1 carrier [CARRIER_A]

mobile1のキャリアを設定します。

NXR_B(config)#mobile 1 standby carrier [CARRIER_B]

スタンバイ用のmobile1のキャリアを設定します。

(☞) キャリア設定は「clear mobile 1」コマンドによるモバイルリセットを行うことで反映されます。



20. <SIM切替設定>
NXR_B(config)#mobile 1 sim netevent 2048 failover

トラック設定でイベント発生を検知（トラックステータスがダウン）した場合、SIMの切り替え（SIM1 -> SIM2）を行います。なお、イベント復旧を検知（トラックステータスがアップ）した場合、何も実行されません。

NXR_B(config)#mobile 1 sim change-timer 1440

1440分（=24時間）後にSIMの切り戻し（SIM2 -> SIM1）を行います。



21. <DNS設定>
NXR_B(config)#dns
NXR_B(config-dns)#service enable

DNSサービスを有効にします。



22. <設定の保存>
NXR_B#save config

設定内容を保存します。



【 端末の設定例 】

192.168.10.0/24 192.168.20.0/24
IPアドレス 192.168.10.100 192.168.20.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.10.1 192.168.20.1
DNSサーバアドレス 192.168.10.1 192.168.20.1



【 付録 】
