RAシリーズ

6-1.EAP-MD5認証

ここでは、認証方式はEAP-MD5 を使用し、802.1X に対応したスイッチの認証サーバとして使用する例を紹介します。

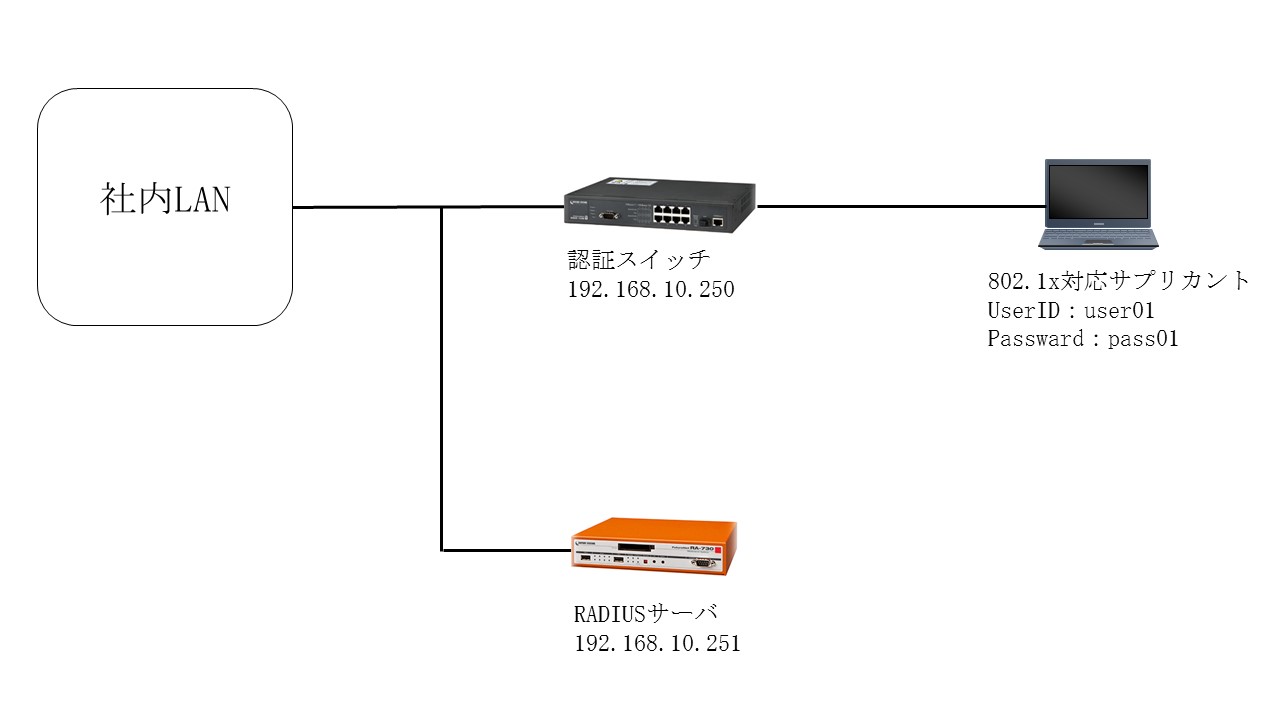

【構成図】



【設定】

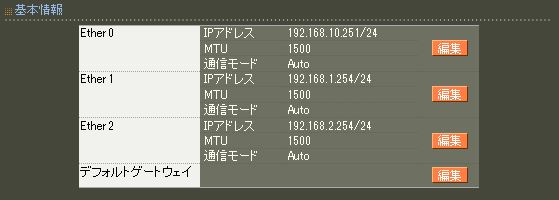

 ネットワーク設定（管理機能/ネットワーク/基本情報）

基本情報 Ether0インタフェースの 編集 ボタンを押下します。





ここでは、下記内容でRADIUSサーバのIPアドレス設定を行います。





以上でネットワークの設定は完了です。

備考	ここではEther１、Ether2はデフォルト値のままとします。 Ether１、Ether2にIPアドレスを割り当てない場合は、値を削除（空白）して保存します。 外部のNTPサーバを利用する場合は、デフォルトゲートウェイも設定します。







ポート番号、認証方式設定 （RADIUS／サーバ／基本情報）

基本情報で、設定・編集 ボタンを押下します。





ここでは、下記内容で設定を行います。

ポート番号	認証スイッチが利用するポート番号を指定します。
認証方式	EAP-MD5を選択します。





RADIUS クライアントの設定 （RADIUS／サーバ／クライアント）

クライアント画面で、新規追加ボタンを押下します。



ここでは下記内容で設定を行います。

クライアント名	固有の名称を設定します。
IPアドレス	認証スイッチのIPアドレスを指定します。
シークレット	認証スイッチに設定した共通のシークレットを設定します。





ユーザ基本情報プロファイル設定 （RADIUS／プロファイル／ユーザ基本情報）

ユーザ基本情報プロファイルで、新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名	固有の名称を設定します。
認証方式	EAP-MD5を選択します。





ユーザプロファイル設定 （RADIUS／プロファイル／ユーザプロファイル）

ユーザプロファイルで、新規追加 ボタンを押下します。





ここでは、下記内容で設定を行います。

プロファイル名	固有の名称を設定します。
基本	ユーザ基本情報プロファイルを選択します。





以上で、ユーザプロファイルの設定は完了です。





ユーザ設定（RADIUS／ユーザ／ユーザ）

ユーザで、新規追加 ボタンを押下します。
ここでは、下記内容で設定を行います。

ユーザID	認証するユーザIDを設定します。
パスワード	認証するユーザIDのパスワードを設定します。
プロファイル	ユーザプロファイルを選択します。





RADIUS サービス起動設定（RADIUS/サーバ/起動・停止）

起動・停止で、起動 ボタンを押下して、RADIUSサービスを起動します。





RADIUSサービスの起動後は、動作中 の表示になります。
