1.TCPトランスペアレントモード
1.2 RS-485を使う
ここでの例は、FA-120のRS3ポートにRS-485機器を、RS1ポートにRS-232機器を接続し、ホストPCから2つのセッションを使って両方の機器と同時に通信を行うものです。
ホストから接続を受けるTCPポート番号は、RS-485を22222、RS-232を11111に割り当てています。
RS-485通信はFA-120のRS3ポートを使用しますので、あらかじめ本体ディップスイッチ(SW1)をRS1/RS3側に設定します。またディップスイッチ(SW2)でRS-485の全二重/半二重を、(SW3,4)でターミネータの指定を行っておきます。

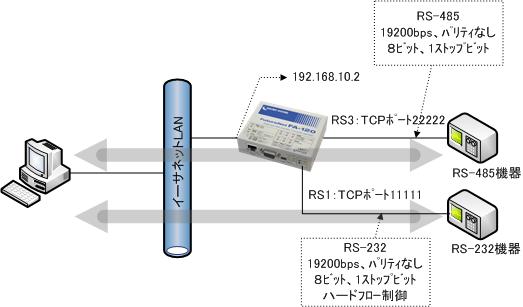

【 構成図 】
【 設定例 】
main ip 192.168.10.2
main mask 255.255.255.000
rsport 0 forcedtimeout 600
rsport 0 inactivitytimer 60
rsport 1 inactivitytimer 180
rsport 0 scpcport 11111
rsport 1 scpcport 22222
ethermonitor 0 use on
rs 0 mode tcptransparent
rs 1 mode tcptransparent
【 設定例解説 】
main ip 192.168.10.2
main mask 255.255.255.0
IPアドレスとマスクビットを設定します。
rsport 0 forcedtimeout 600
rsport 0 inactivitytimer 60
RS-232(RS1)に通信するTCPコネクションの強制切断タイマを600秒に、無通信切断タイマは60秒に設定します。
この設定により、万一通信が終了せずに長引いても600秒経過すると強制的にTCPが切断されます。
rs 0 mode tcptransparent
RS-232(RS1)側の通信はTCPトランスペアレントモードのサーバとなるよう設定し、またTCPコネクションの待ち受けポート番号は11111に設定しています。
イーサネットリンクモニタを有効にしています。これによりイーサネットリンクが落ちるとRTS信号がOFFになり、RTS/CTSフロー制御によりRS-232相手側の送信を止めます。
また工場出荷値はTCPコネクション中RTS信号ONの設定なので、RTS信号がONになるのは以下の3つの条件が満たされたときとなります。
・RS-232受信バッファに空きがある
・イーサネットリンクしている
・TCPコネクションしている
RS-485(RS3)で通信するTCPコネクションの無通信切断タイマを180秒に設定しています。
rs 1 mode tcptransparent
RS-485(RS3)側の通信はTCPトランスペアレントモードのサーバとなるよう設定し、またTCPコネクションの待ち受けポート番号は22222に設定しています。
