CBシリーズ

1.1 CB-230 シリアルポートからのアラーム(バッテリー電圧異常)を受けてMAをシャットダウンさせる

CB-230のバッテリー残量が極少(BAT LEDが赤2回点滅)の場合、CB-230はシリアルポートおよびDOポートからアラームを外部装置に通知できます。これにより外部装置は電源供給が断たれる前にデータを保存でき、安全にシステムを停止することが可能です。

ここでは、CB-230のバッテリー残量が極少の場合、MAに通知します(MAシリーズ は CBシリーズ からのアラームをシリアル通信で受信する機能を実装しています)。MAは通知を受けとると、シャットダウン処理に移行します。この間、CB-230は内蔵バッテリーにより外部装置停止待ち時間(デフォルト：120秒)はDC出力をONにしたままなので、安全にMAはシャットダウン処理を完了できます。

CB-230のバッテリー残量が戻ると、外部装置停止維持時間(デフォルト：30秒)経過後にDC出力をONにするため、MAは起動します。

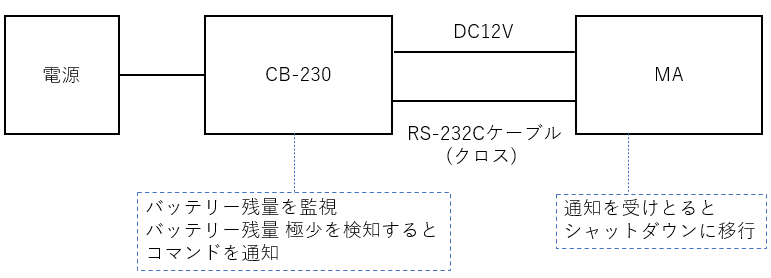

【 構成図 】

CB-230とMAを下記のように接続させます。

• CB-230の電源出力コネクタ([12V])とMAの電源コネクタを接続
• CB-230のシリアル通信コネクタ(CONSOLE)とMAのRS-232C端子をクロスケーブルで接続





【 CB-230 設定例 】



【 MA 設定例 】

MAシリーズ は CBシリーズ からのアラーム(バッテリー電圧異常(バッテリー残量が極少))をシリアル通信で受信する機能を実装しています。
工場出荷状態では 本機能は無効になっていますので、設定ファイル (/etc/default/cb100) を変更後、装置を再起動してください。



設定変更項目

CB通信機能を有効にします。

CB-230のバッテリー残量が極少(BAT LEDが赤2回点滅)になった場合に通知される”ASBV1″コマンドを受け取った際にシャットダウン処理を実行します。



確認項目

CBシリーズ との連携では、MA側で”cb100 monitor”のプロセスが実行されている必要があります。
※ プロセスは”ps ax”コマンドで確認可能です

“cb100 monitor”のプロセスが実行されていない場合は下記コマンドを実行をして動作確認ください。
# /usr/local/sbin/cb100_watch &
もしくは、”/etc/rc.local”に下記を追記ください。

“/usr/local/sbin/cb100_watch &”



【 CB-230の動作シーケンス 】

1. 停電発生
2. バッテリー電圧異常(バッテリー残量が極少(BAT LEDが赤2回点滅))が発生した場合、CB-230からMAにバッテリー異常のアラーム通知
   1. MAでは、RS-232Cからのアラーム通知を受信後にシャットダウン動作を開始させる。
3. “外部装置停止待ち時間(CWASH)”経過まではDC出力をONのまま
   1. MAがシャットダウン完了するまでの十分な時間を”外部装置停止待ち時間(CHASH)”に設定してください。
4. “外部装置停止維持時間(CWASK)”経過までは、DC出力をOFFのまま
   1. この時間に停電から復旧しても、必ずこの時間だけDC出力OFFを維持します。
   2. 瞬時停電バックアップ機能のコンデンサを持つMAの場合、DC出力をOFFしてからすぐにDC出力をONしても起動しません。DC出力をOFFする時間を確保するため、外部装置停止維持時間を調整してください。
5. 停電から復旧(入力電圧正常)後、CBはDC出力をONにして、”外部装置稼働状態”に遷移します。
   1. MAは電源ONにより起動します。
